Doigts d’indexage filetés petit pas - sans pommeau

DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE

Ver. 22V01-0124

DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE

W803 - DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE

(3) Ressort en acier inox (Aisi 301)
W803 :

Lisse.

  • Caractéristiques techniques

    Matériaux :
    (3) Ressort en acier inox (Aisi 301)
    W803 :
    (2) Bague hexagonale filetée en acier haute résistance.
    (1) Poussoir en acier haute résistance et trempé.
    (4) Écrou de blocage fileté en acier (UNI 5589).
    W803CIN :
    (2) Bague hexagonale filetée en acier inox (Aisi 303).
    (1) Poussoir en acier inox (Aisi 303).
    (4) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).

    Surface :
    Lisse.

    Couleur :
    W803 : Brunie.
    W803CIN : Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
    > Écrou fourni assemblé.

    Demandes spéciales :
    Sur demande l’écrou peut être fourni démonté.

    Note :
    Cette version de doigt d'indexage peut être couplée à n'importe quel volant à douille filetée, à commander séparément (voir photos supplémentaires).

Produits de substitution
Version W803 - en acier bruni

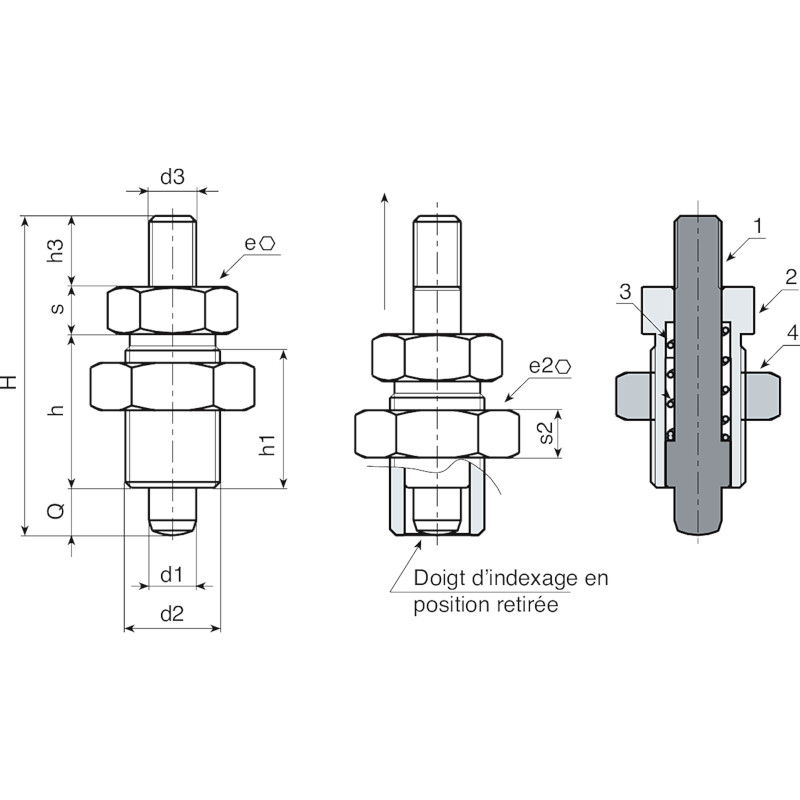

Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0006 W803.R05 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0002 W803010.R05M05 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0007 W803.R06 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0002 W803012.R06M06 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0008 W803.R08 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0009 W803.R10 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0001 W803020.R10M08 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
Version W803 CIN - en acier inox (Aisi 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0001 W803.I05CIN 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0001 W803010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0002 W803.I06CIN 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0001 W803012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0003 W803.I08CIN 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0004 W803.I10CIN 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0002 W803020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
