W805

Doigts d’indexage filetés petit pas - avec pommeau

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ SANS BAGUE EN ACIER ET ÉCROU DE BLOCAGE

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ SANS BAGUE EN ACIER ET ÉCROU DE BLOCAGE

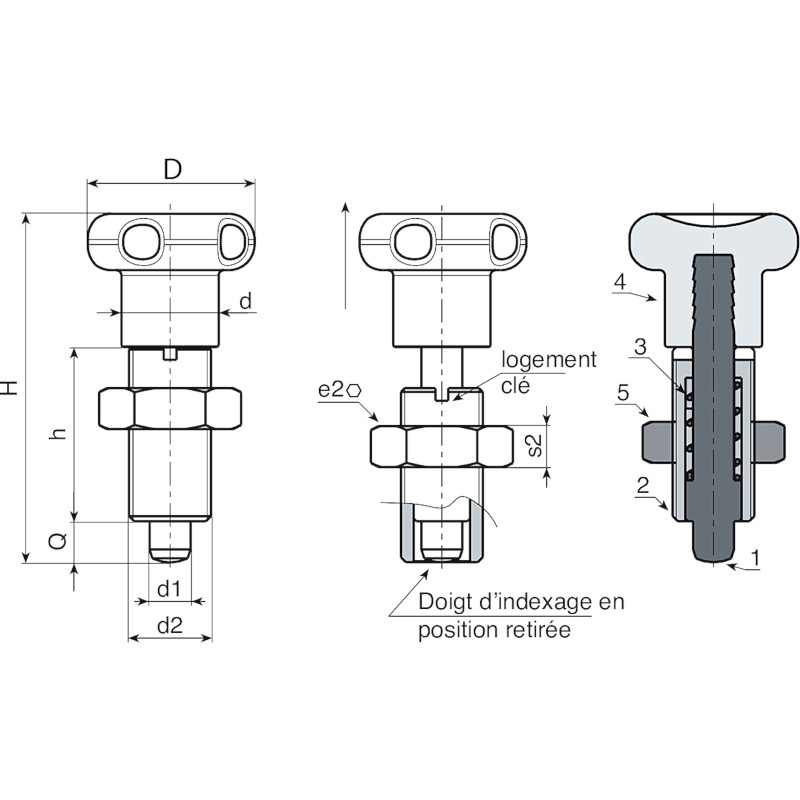

W805 - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ SANS BAGUE EN ACIER ET ÉCROU DE BLOCAGE

(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.

(4) Satinée.
(1-2-5) Lisse.

  • Caractéristiques techniques

    Matériaux :
    (3) Ressort en acier inox (Aisi 301)
    (4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.
    W805 :
    (2) Corps fileté en acier haute résistance avec logement pour clé.
    (1) Poussoir en acier haute résistance et trempé.
    (5) Écrou de blocage fileté en acier (UNI 5589).
    W805CIN :
    (2) Corps fileté en acier inox (Aisi 303) avec logement pour clé.
    (1) Poussoir en acier inox (Aisi 303).
    (5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).

    Surface :
    (4) Satinée.
    (1-2-5) Lisse.

    Couleur :
    (4) Noir (RAL 9011).
    W805 :
    (1-2) Brunie.
    W805CIN :
    (1-2) Naturelle.

    Clé de serrage :
    Sur demande la clé de serrage est disponible avec code W807.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
    > Écrou fourni assemblé.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs pageTitoloTabellaColori.
    Sur demande il est possible de fournir les clés de serrage.
    Sur demande l’écrou peut être fourni démonté.

Produits de substitution
Version W805 - en acier bruni
Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Chiave
W805.0006 W805.Q0501 22 45 22 M10x1 12 17 6 5 5 23 W807.05
W805.0008 W805.Q0601 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
W805.0009 W805.Q0801 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
W805.0011 W805.Q1001 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
Version W805 CIN - en acier inox (Aisi 303)
Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Chiave
W805.0001 W805.I0501CIN 22 45 22 M10x1 12 17 6 5 5 23 W807.05
W805.0002 W805.I0601CIN 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
W805.0003 W805.I0801CIN 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
W805.0005 W805.I1001CIN 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
