W803

Blokkeerbouten met fijne schroefdraad - zonder knop

GETAPTE BLOKKEERBOUT IN STAAL MET CONTRAMOER

Ver. 22V01-0124

GETAPTE BLOKKEERBOUT IN STAAL MET CONTRAMOER

W803 - GETAPTE BLOKKEERBOUT IN STAAL MET CONTRAMOER

(3) Veer in RVS (AISI 301).
W803:

Glad.

  • Technische kenmerken

    Materiaal:
    (3) Veer in RVS (AISI 301).
    W803:
    (2) Getapte zeskantmoer in staal met hoge sterkteklasse.
    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.
    (4) Getapte contramoer in staal (UNI 5589).
    W803CIN:
    (2) Getapte zeskantmoer in RVS (AISI 303)
    (1) Blokkeerpen in RVS (AISI 303).
    (4) Getapte contramoer in RVS (AISI 304) (UNI 5589).

    Oppervlak:
    Glad.

    Kleur:
    W803: Gebruineerd.
    W803CIN: Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
    > Moer bij levering gemonteerd.

    Speciale verzoeken:
    Op aanvraag leverbaar met gedemonteerde moer.

    Opm.:
    Op dit soort blokkeerbouten kunt u alle knoppen met draadbus monteren, afzonderlijk te bestellen (zie extra foto's).

Alternatieve producten
Versie W803 - in gebruineerd staal

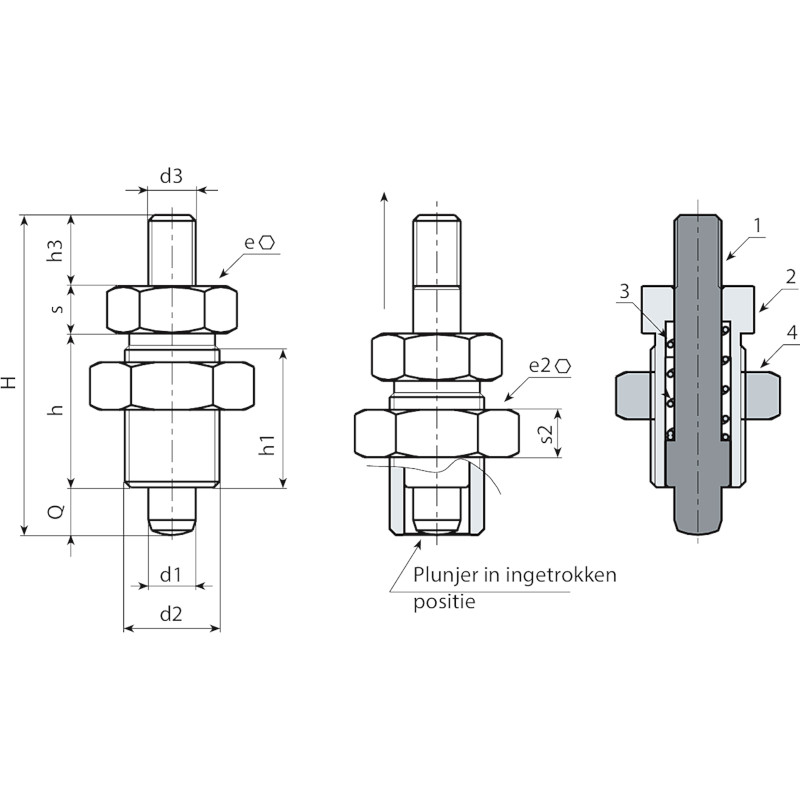

Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0006 W803.R05 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0002 W803010.R05M05 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0007 W803.R06 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0002 W803012.R06M06 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0008 W803.R08 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0009 W803.R10 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0001 W803020.R10M08 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
Versie W803 CIN - in RVS (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0001 W803.I05CIN 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0001 W803010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0002 W803.I06CIN 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0001 W803012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0003 W803.I08CIN 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0004 W803.I10CIN 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0002 W803020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
