Doigts d’indexage filetés petit pas - avec pommeau

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC VERROUILLAGE

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC VERROUILLAGE

W810 - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC VERROUILLAGE

(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.

(4) Satinée.
(1-2) Lisse.

  • Caractéristiques techniques

    Matériaux :
    (3) Ressort en acier inox (Aisi 301)
    (4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.
    W810 :
    (2) Bague hexagonale filetée en acier haute résistance.
    (1) Poussoir en acier haute résistance et trempé.
    W810CIN :
    (2) Bague hexagonale filetée en acier inox (Aisi 303).
    (1) Poussoir en acier inox (Aisi 303).

    Surface :
    (4) Satinée.
    (1-2) Lisse.

    Couleur :
    (4) Noir (RAL 9011).
    W810 :
    (1-2) Brunie.
    W810 CIN :
    (1-2) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs pageTitoloTabellaColori.

Produits de substitution
Version W810 - en acier bruni

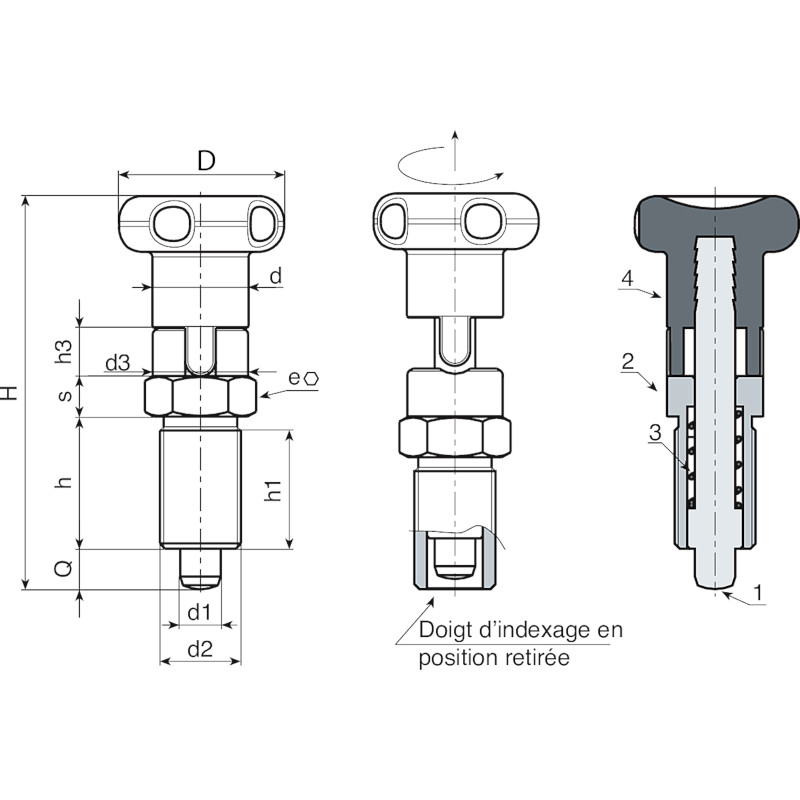

Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0005 W810.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0006 W810.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0007 W810.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0008 W810.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
Version W810 CIN - en acier inox (Aisi 303)
Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0001 W810.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0002 W810.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0003 W810.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0004 W810.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
