Doigts d’indexage filetés petit pas - avec pommeau

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET EMBOUT RALLONGÉ

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET EMBOUT RALLONGÉ

W912 - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET EMBOUT RALLONGÉ

(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.

(4) Satinée.
(1-2-3) Lisse.

  • Caractéristiques techniques

    Matériaux :
    (3) Ressort en acier inox (Aisi 301)
    (4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.
    W912 :
    (2) Bague hexagonale filetée en acier haute résistance.
    (1) Poussoir en acier haute résistance et trempé.
    W912CIN :
    (2) Bague hexagonale filetée en acier inox (Aisi 303).
    (1) Poussoir en acier inox (Aisi 303).

    Surface :
    (4) Satinée.
    (1-2-3) Lisse.

    Couleur :
    (4) Noir (RAL 9011).
    W912 :
    (1-2) Brunie.
    W912CIN :
    (1-2) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs pageTitoloTabellaColori.

Produits de substitution
Version W912 - en acier bruni

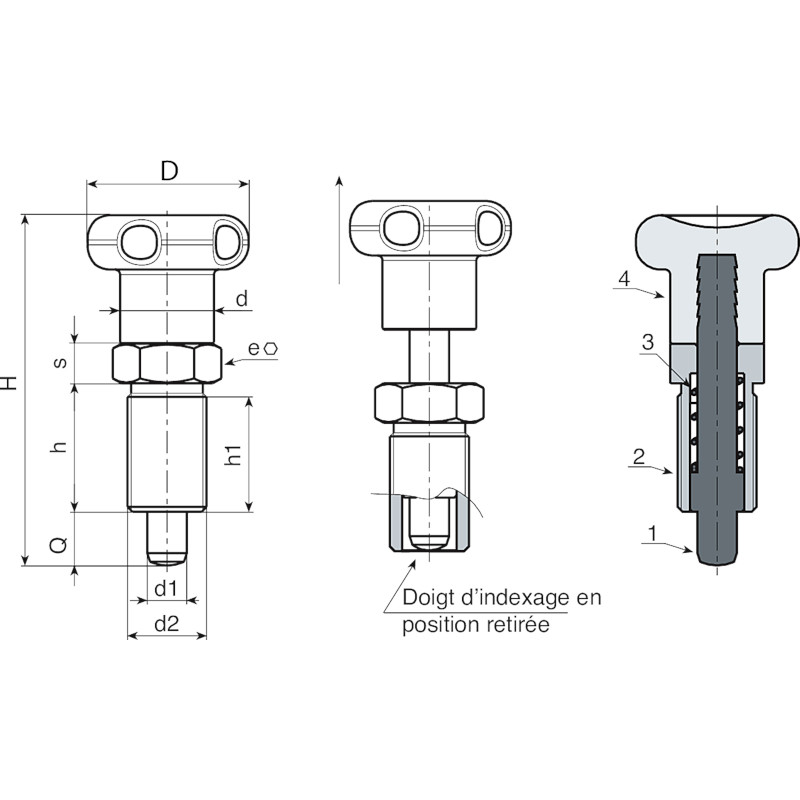

Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W912010.0001 W912010.Q05X0801 22 48 17 15 M10x1 12 12 5 5 8 19
W912012.0002 W912012.Q06X0901 27 57 20 18 M12x1,5 14 14 6 6 9 31
W912016.0004 W912016.Q08X1201 33 72 26 23 M16x1,5 19 19 8 8 12 73
W912016.0006 W912016.Q10X1201 33 72 26 23 M16x1,5 19 19 8 10 12 74
W912020.0001 W912020.Q12X1501 33 84 33 30 M20x1,5 19 22 10 12 15 128
Version W912 CIN - en acier inox (Aisi 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W912010.0002 W912010.I05X0801CIN 22 48 17 15 M10x1 12 12 5 5 8 19
W912012.0001 W912012.I06X0901CIN 27 57 20 18 M12x1,5 14 14 6 6 9 31
W912016.0005 W912016.I08X1201CIN 33 72 26 23 M16x1,5 19 19 8 8 12 73
W912016.0001 W912016.I10X1201CIN 33 72 26 23 M16x1,5 19 19 8 10 12 74
W912020.0002 W912020.I12X1501CIN 33 84 33 30 M20x1,5 19 22 10 12 15 128
