Doigts d’indexage filetés petit pas - avec pommeau

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER VERROUILABLE - AVEC ÉCROU DE BLOCAGE

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER VERROUILABLE - AVEC ÉCROU DE BLOCAGE

W811 - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER VERROUILABLE - AVEC ÉCROU DE BLOCAGE

(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.

(4) Satinée.
(1-2-5) Lisse.

  • Caractéristiques techniques

    Matériaux :
    (3) Ressort en acier inox (Aisi 301)
    (4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.
    W811 :
    (2) Bague hexagonale filetée en acier haute résistance.
    (1) Poussoir en acier haute résistance et trempé.
    (5) Écrou de blocage fileté en acier (UNI 5589).
    W811 CIN :
    (2) Bague hexagonale filetée en acier inox (Aisi 303).
    (1) Poussoir en acier inox (Aisi 303).
    (5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).

    Surface :
    (4) Satinée.
    (1-2-5) Lisse.

    Couleur :
    (4) Noir (RAL 9011).
    W811 :
    (1-2-5) Brunie.
    W811 CIN :
    (1-2-5) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
    > Écrou fourni assemblé.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs pageTitoloTabellaColori.
    Sur demande l’écrou peut être fourni démonté.

Produits de substitution
Version W811 - en acier bruni

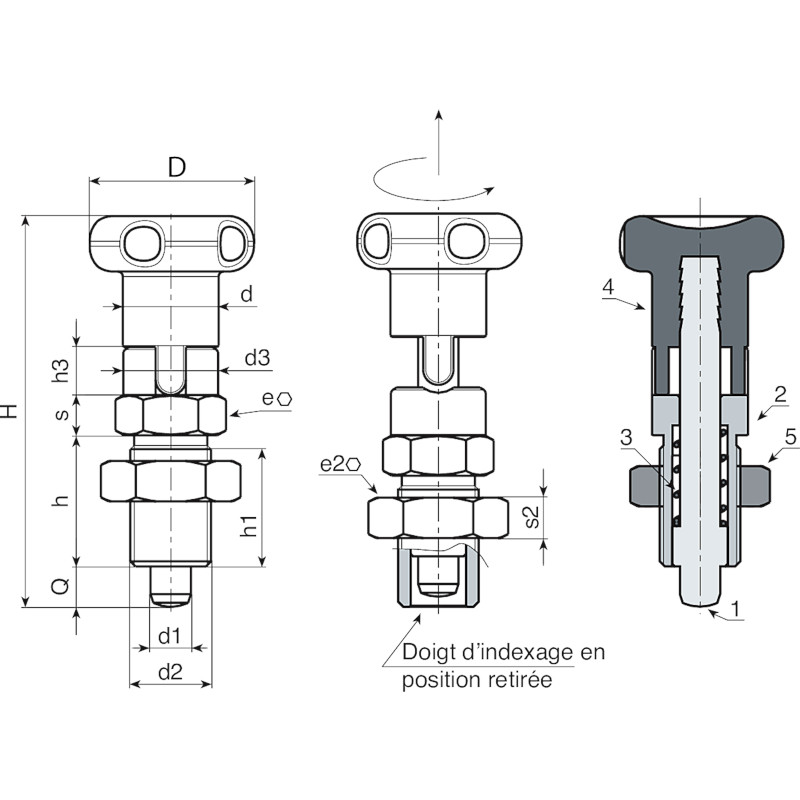

Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0006 W811.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0007 W811.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0008 W811.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0009 W811.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
Version W811 CIN - en acier inox (Aisi 303)
Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0001 W811.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0002 W811.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0003 W811.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0004 W811.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
