W803

Finom osztású indexelő hernyócsavarok - gomb nélkül

ACÉL INDEXELŐ HERNYÓCSAVAR ZÁRÓANYÁVAL

Ver. 22V01-0124

ACÉL INDEXELŐ HERNYÓCSAVAR ZÁRÓANYÁVAL

W803 - ACÉL INDEXELŐ HERNYÓCSAVAR ZÁRÓANYÁVAL

(3) Rozsdamentes acélrugó (AISI 301).
W803:

Sima.

  • Műszaki jellemzők

    Anyagok:
    (3) Rozsdamentes acélrugó (AISI 301).
    W803:
    (2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
    (1) Edzett, nagy ellenállású acél dugattyúcsap.
    (4) Menetes acél záróanya (UNI 5589).
    W803CIN:
    (2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
    (1) Rozsdamentes acél dugattyúcsap (AISI 303).
    (4) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).

    Felületkikészítés:
    Sima.

    Szín:
    W803: Fekete oxiddal kezelt.
    W803CIN: Természetes.

    FIGYELEM:
    > A dugattyú szárának furatához H7 toleranciát javasolunk.
    > A csavaranyát felszerelve szállítjuk.

    Speciális kérések:
    Kérésre leszerelve tudjuk szállítani a csavaranyát.

    Megjegyzés:
    Ez a dugattyú változat bármilyen, menetes betéttel ellátott kézikerékhez csatlakoztatható, amit külön kell megrendelni (lásd a kiegészítő képeket).

Alternatív termékek
W803 változat - fekete oxiddal kezelt acél

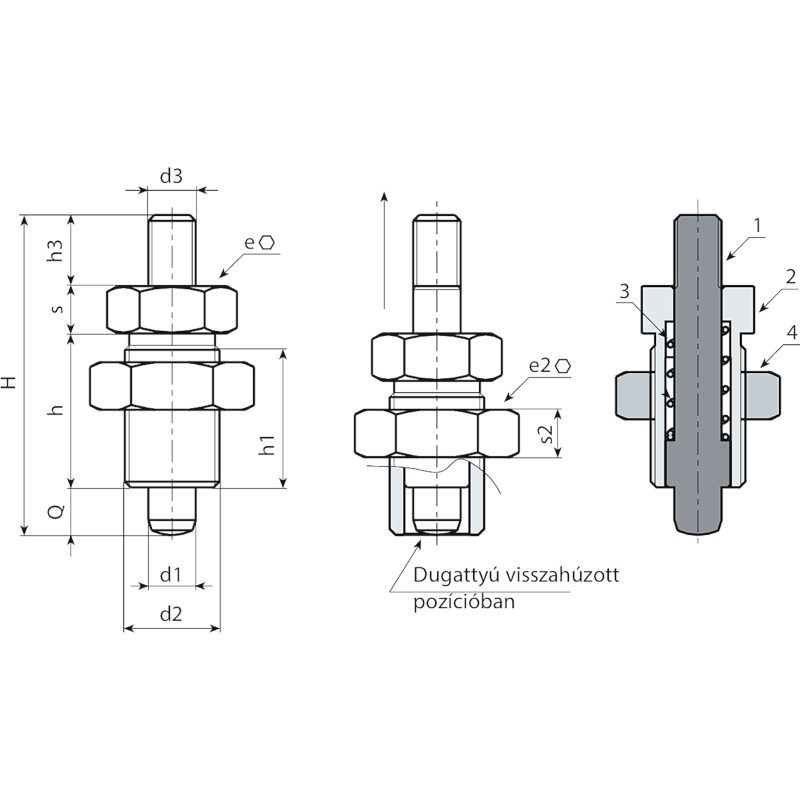

Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0006 W803.R05 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0002 W803010.R05M05 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0007 W803.R06 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0002 W803012.R06M06 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0008 W803.R08 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0009 W803.R10 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0001 W803020.R10M08 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
W803 CIN változat - rozsdamentes acél (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0001 W803.I05CIN 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0001 W803010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0002 W803.I06CIN 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0001 W803012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0003 W803.I08CIN 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0004 W803.I10CIN 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0002 W803020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
