22

W720CIN

Doigts d’indexage filetés petit pas - Inox intégral

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL

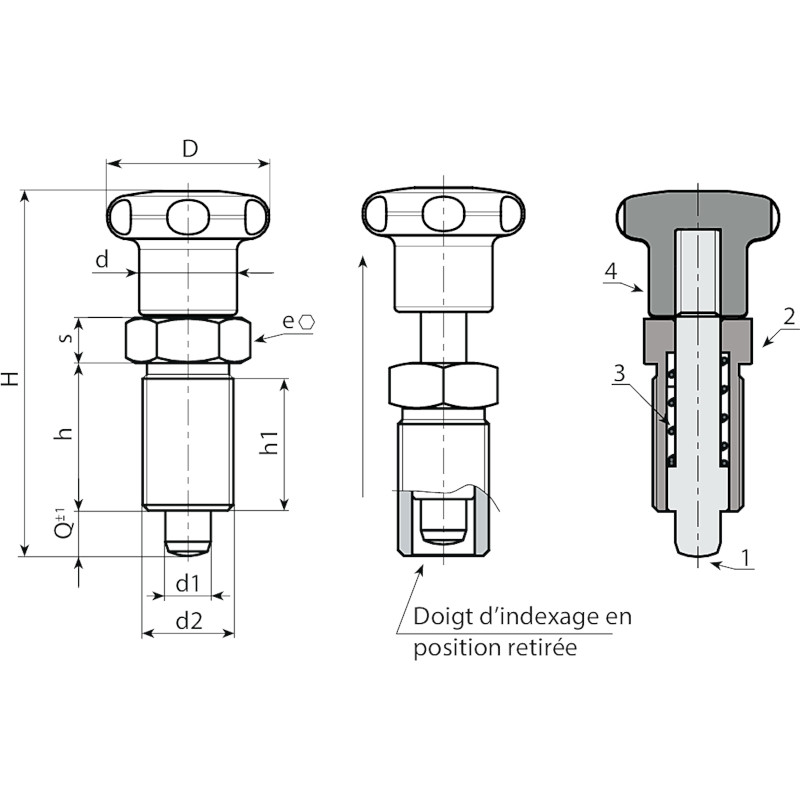

W720CIN - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL

(1) Poussoir en acier inox (Aisi 303).
(2) Bague hexagonale filetée en acier inox (Aisi 303).

Satinée.

  • Caractéristiques techniques

    Matériaux :
    (1) Poussoir en acier inox (Aisi 303).
    (2) Bague hexagonale filetée en acier inox (Aisi 303).
    (3) Ressort en acier inox (Aisi 301)
    (4) Bouton à lobes passé au tour en acier inox (Aisi 303).

    Surface :
    Satinée.

    Couleur :
    Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Sur demande et pour des quantités importantes le doigt d'indexage peut être fourni complètement démonté.

Produits de substitution
Version W720CIN - sans écrou
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W720.0001 W720.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 -
W720.0002 W720.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 -
W720.0003 W720.I0801CIN 32 67 26 23 M16x1,5 19 19 8 8 8 -
W720.0004 W720.I1001CIN 32 79 33 30 M20x1,5 20 22 10 10 10 190
