DOIGT D’INDEXAGE FILETÉ AVEC LEVIER VERROUILLABLE EN ACIER

Ver. 22V01-0124

DOIGT D’INDEXAGE FILETÉ AVEC LEVIER VERROUILLABLE EN ACIER

W815 - DOIGT D’INDEXAGE FILETÉ AVEC LEVIER VERROUILLABLE EN ACIER

(3) Levier en Zamak moulé sous pression.
W815 :

(3) Satinée.
(1-2) Lisse.

  • Caractéristiques techniques

    Matériaux :
    (3) Levier en Zamak moulé sous pression.
    W815 :
    (1) Poussoir en acier haute résistance et trempé.
    (2) Corps passé au tour et fileté en acier haute résistance avec logement de verrouillage.
    (5) Ressort en acier zingué.
    W815CIN :
    (1) Poussoir en acier inox (Aisi 303).
    (2) Corps passé au tour et fileté en acier inox (Aisi 303) haute résistance avec logement de verrouillage.
    (5) Ressort en acier inox (Aisi 301)

    Surface :
    (3) Satinée.
    (1-2) Lisse.

    Couleur :
    (3) Peinture aux poudres époxy, noir (RAL 9011).
    W815 : (1-2) Brunie.
    W815CIN : (1-2) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, le filetage peut être fourni avec un pas large standard.

Produits de substitution
Version W815 - en acier bruni

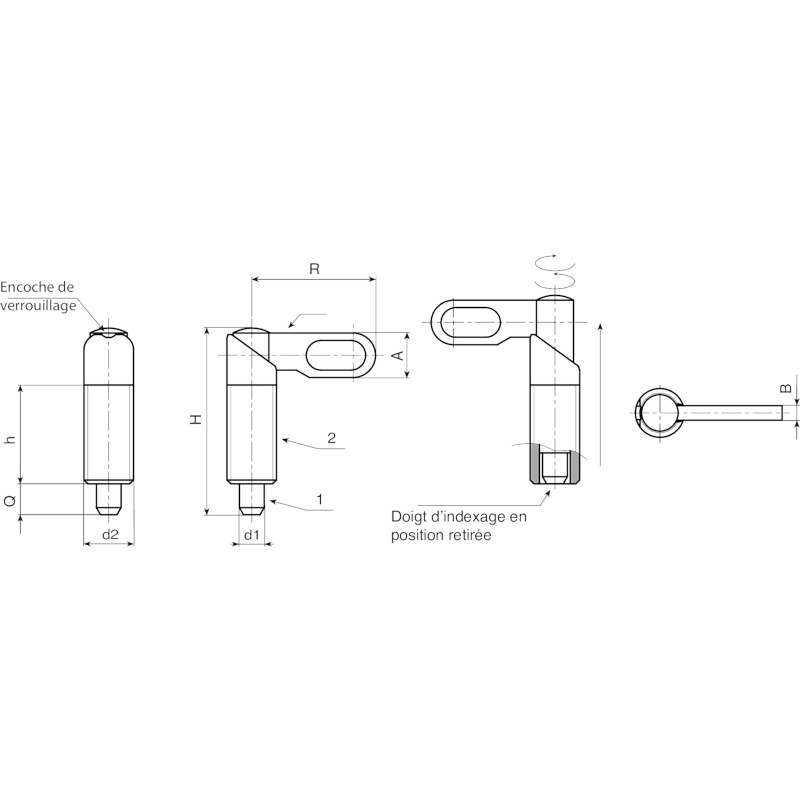

Codice Art. R H h A B d2 d1 -0,02 -0,04 Q 3D
W81510.0004 W81510.V04 25 38 20 9 3 M10x1 4 6 18
W81510.0005 W81510.V05 25 38 20 9 3 M10x1 5 6 19
W81510.0006 W81510.V06 25 38 20 9 3 M10x1 6 6 21
W81512.0004 W81512.V05 30 47 25 11 3.5 M12X1,5 5 8 30
W81512.0005 W81512.V06 30 47 25 11 3.5 M12X1,5 6 8 30
W81512.0006 W81512.V08 30 47 25 11 3.5 M12X1,5 8 8 33
W81516.0004 W81516.V06 40 60,5 32 14,5 5 M16x1,5 6 10 73
W81516.0005 W81516.V08 40 60,5 32 14,5 5 M16x1,5 8 10 75
W81516.0006 W81516.V10 40 60,5 32 14,5 5 M16x1,5 10 10 77
W81520.0004 W81520.V08 50 70 35 18 6 M20x1,5 8 12 137
W81520.0005 W81520.V10 50 70 35 18 6 M20x1,5 10 12 173
W81520.0006 W81520.V12 50 70 35 18 6 M20x1,5 12 12 143
Version W815 CIN - en acier inox (Aisi 303)
Codice Art. R H h A B d2 d1 -0,02 -0,04 Q 3D
W81510.0001 W81510.I04CIN 25 38 20 9 3 M10x1 4 6 18
W81510.0002 W81510.I05CIN 25 38 20 9 3 M10x1 5 6 19
W81510.0003 W81510.I06CIN 25 38 20 9 3 M10x1 6 6 21
W81512.0001 W81512.I05CIN 30 47 25 11 3.5 M12X1,5 5 8 30
W81512.0002 W81512.I06CIN 30 47 25 11 3.5 M12X1,5 6 8 30
W81512.0003 W81512.I08CIN 30 47 25 11 3.5 M12X1,5 8 8 33
W81516.0001 W81516.I06CIN 40 60,5 32 14,5 5 M16x1,5 6 10 73
W81516.0002 W81516.I08CIN 40 60,5 32 14,5 5 M16x1,5 8 10 75
W81516.0003 W81516.I10CIN 40 60,5 32 14,5 5 M16x1,5 10 10 77
W81520.0001 W81520.I08CIN 50 70 35 18 6 M20x1,5 8 12 137
W81520.0002 W81520.I10CIN 50 70 35 18 6 M20x1,5 10 12 142
W81520.0003 W81520.I12CIN 50 70 35 18 6 M20x1,5 12 12 143
