W803

Kierteitetyt lukitustapit, hieno kierre - nupiton

KIERTEITETTY TERÄKSINEN LUKITUSTAPPI JA LUKITUSMUTTERI

Ver. 22V01-0124

KIERTEITETTY TERÄKSINEN LUKITUSTAPPI JA LUKITUSMUTTERI

W803 - KIERTEITETTY TERÄKSINEN LUKITUSTAPPI JA LUKITUSMUTTERI

(3) Ruostumaton teräsjousi (AISI 301).
W803:

Sileä.

  • Tekniset ominaisuudet

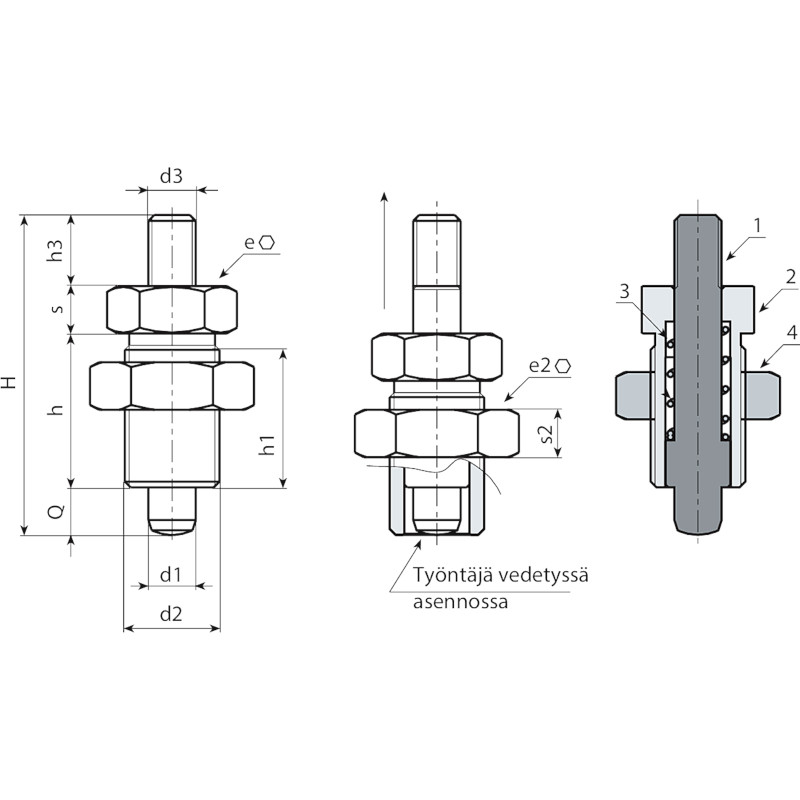

    Materiaalit:
    (3) Ruostumaton teräsjousi (AISI 301).
    W803:
    (2) Kuusiomainen kierteitetty rengas sitkeää terästä.
    (1) Lukitustapin tappiosa sitkeää karkaistua terästä.
    (4) Teräksinen kierteitetty lukitusmutteri (UNI 5589).
    W803CIN:
    (2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (4) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).

    Pinta:
    Sileä.

    Väri:
    W803: Mustattu.
    W803CIN: Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
    > Mutteri toimitetaan koottuna.

    Erikoistilaukset:
    Tilauksesta mutteri voidaan toimittaa irrallisena.

    Huomio:
    Tämä lukitustappiversio voidaan yhdistää mihin tahansa kierteitetyllä holkilla varustettuun käsipyörään; tilattava erikseen (ks. lisäkuvat).

Vaihtoehtoiset tuotteet
Versio W803 - mustattua terästä
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0006 W803.R05 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0002 W803010.R05M05 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0007 W803.R06 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0002 W803012.R06M06 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0008 W803.R08 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0009 W803.R10 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0001 W803020.R10M08 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
Versio W803 CIN - ruostumatonta terästä (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0001 W803.I05CIN 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0001 W803010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0002 W803.I06CIN 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0001 W803012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0003 W803.I08CIN 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0004 W803.I10CIN 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0002 W803020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
