Doigts d’indexage filetés petit pas - avec pommeau

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER, EMBOUT RALLONGÉ ET ÉCROU DE BLOCAGE

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER, EMBOUT RALLONGÉ ET ÉCROU DE BLOCAGE

W913 - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER, EMBOUT RALLONGÉ ET ÉCROU DE BLOCAGE

(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.

(4) Satinée.
(1-2-5) Lisse.

  • Caractéristiques techniques

    Matériaux :
    (3) Ressort en acier inox (Aisi 301)
    (4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.
    W913 :
    (2) Bague hexagonale filetée en acier haute résistance.
    (1) Poussoir en acier haute résistance et trempé.
    (5) Écrou de blocage fileté en acier (UNI 5589).
    W913CIN :
    (2) Bague hexagonale filetée en acier inox (Aisi 303).
    (1) Poussoir en acier inox (Aisi 303).
    (5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).

    Surface :
    (4) Satinée.
    (1-2-5) Lisse.

    Couleur :
    (4) Noir (RAL 9011).
    W913 :
    (1-2-5) Brunie.
    W913CIN :
    (1-2-5) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
    > Écrou fourni assemblé.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs pageTitoloTabellaColori.
    Sur demande l’écrou peut être fourni démonté.

Produits de substitution
Version W913 - en acier bruni

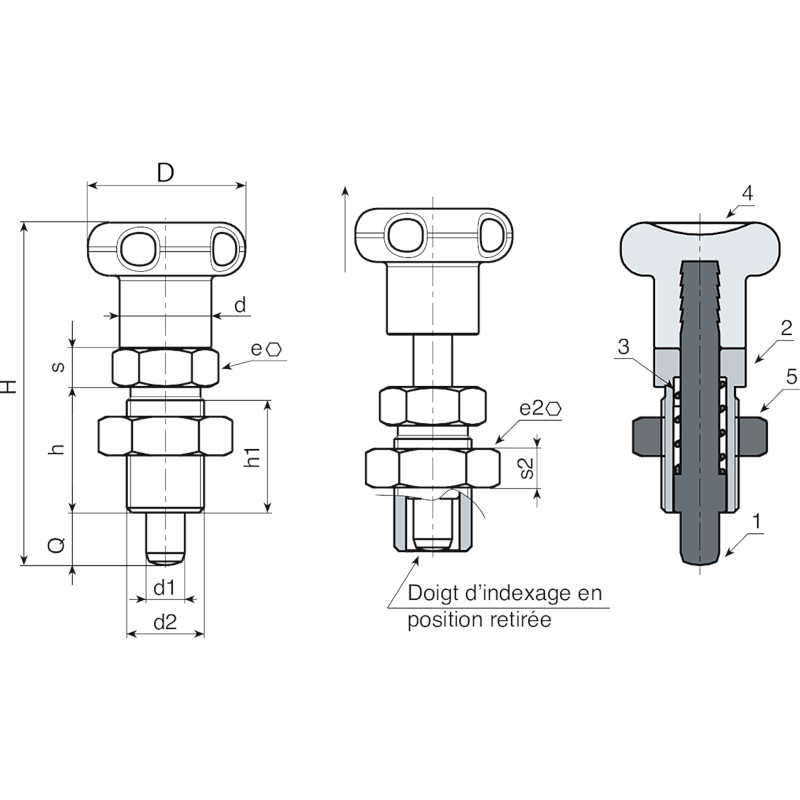

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W913010.0001 W913010.Q05X0801 22 48 17 15 M10x1 12 12 5 17 6 5 8 25
W913012.0001 W913012.Q06X0901 27 57 20 18 M12x1,5 14 14 6 19 7 6 9 41
W913016.0006 W913016.Q08X1201 33 72 26 23 M16x1,5 19 19 8 24 8 8 12 89
W913016.0007 W913016.Q10X1201 33 72 26 23 M16x1,5 19 19 8 24 8 10 12 89
W913020.0002 W913020.Q12X1501 33 84 33 30 M20x1,5 19 22 10 30 9 12 15 153
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W913010.0002 W913010.I05X0801CIN 22 48 17 15 M10x1 12 12 5 17 6 5 8 25
W913012.0002 W913012.I06X0901CIN 27 57 20 18 M12x1,5 14 14 6 19 7 6 9 41
W913016.0005 W913016.I08X1201CIN 33 72 26 23 M16x1,5 19 19 8 24 8 8 12 89
W913016.0001 W913016.I10X1201CIN 33 72 26 23 M16x1,5 19 19 8 24 8 10 12 89
W913020.0001 W913020.I12X1501CIN 33 84 33 30 M20x1,5 19 22 10 30 9 12 15 153
