Trzpienie ustalające gwintowane o drobnym skoku – bez gałki

GWINTOWANY TRZPIEŃ USTALAJĄCY ZE STALI Z PRZECIWNAKRĘTKĄ

Wer. 22V01-0124

GWINTOWANY TRZPIEŃ USTALAJĄCY ZE STALI Z PRZECIWNAKRĘTKĄ

W803 - GWINTOWANY TRZPIEŃ USTALAJĄCY ZE STALI Z PRZECIWNAKRĘTKĄ

(3) Sprężyna ze stali inox (AISI 301).
W803:

Gładka.

  • Właściwości techniczne

    Materiały:
    (3) Sprężyna ze stali inox (AISI 301).
    W803:
    (2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
    (4) Przeciwnakrętka gwintowana ze stali (UNI 5589).
    W803CIN:
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (4) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).

    Powierzchnia:
    Gładka.

    Kolor:
    W803: Oksydowany.
    W803CIN: Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
    > Przeciwnakrętka dostarczana zmontowana.

    Wykonanie na specjalne zamówienie:
    Na życzenie nakrętka może być dostarczona zdemontowana.

    Uwaga:
    Ta wersja trzpienia ustalającego może być zestawiona z dowolnym pokrętłem z gwintowaną tuleją, którą należy zamawiać osobno (patrz dodatkowe zdjęcia).

Produkty alternatywne
Wersja W803 - ze stali oksydowanej

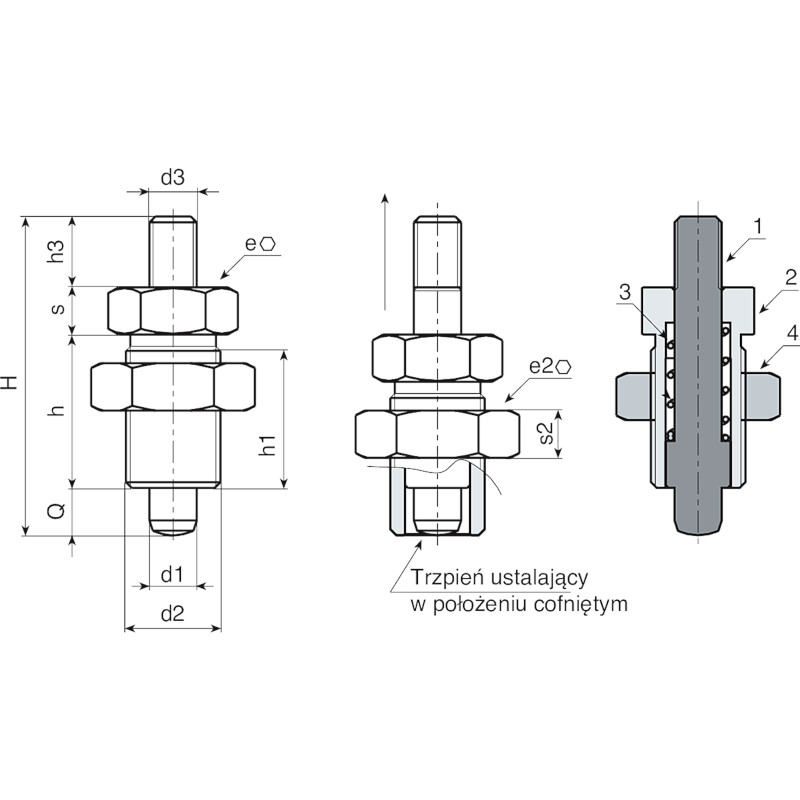

Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0006 W803.R05 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0002 W803010.R05M05 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0007 W803.R06 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0002 W803012.R06M06 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0008 W803.R08 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0009 W803.R10 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0001 W803020.R10M08 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
Wersja W803 CIN - ze stali inox (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0001 W803.I05CIN 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0001 W803010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0002 W803.I06CIN 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0001 W803012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0003 W803.I08CIN 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0004 W803.I10CIN 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0002 W803020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
