SPINTORE FILETTATO IN ACCIAIO CON DADO DI BLOCCAGGIO

Ver. 22V01-0124

SPINTORE FILETTATO IN ACCIAIO CON DADO DI BLOCCAGGIO

W803 - SPINTORE FILETTATO IN ACCIAIO CON DADO DI BLOCCAGGIO

(3) Molla in acciaio inox, (Aisi 301).
W803:

Liscia.

  • Caratteristiche tecniche

    Materiali:
    (3) Molla in acciaio inox, (Aisi 301).
    W803:
    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.
    (1) Perno spintore in acciaio ad alta resistenza e temprato.
    (4) Dado di bloccaggio filettato in acciaio (UNI 5589).
    W803CIN:
    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (4) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).

    Superficie:
    Liscia.

    Colore:
    W803: Brunito.
    W803CIN: Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
    > Dado fornito assemblato.

    Richieste Speciali:
    Su richiesta il dado può essere fornito smontato.

    Nota:
    Questa versione di spintore può essere accoppiata con qualsiasi volantino con boccola filettata, da ordinare separatamente (vedi foto aggiuntive).

Prodotti alternativi
Versione W803 - in acciaio brunito

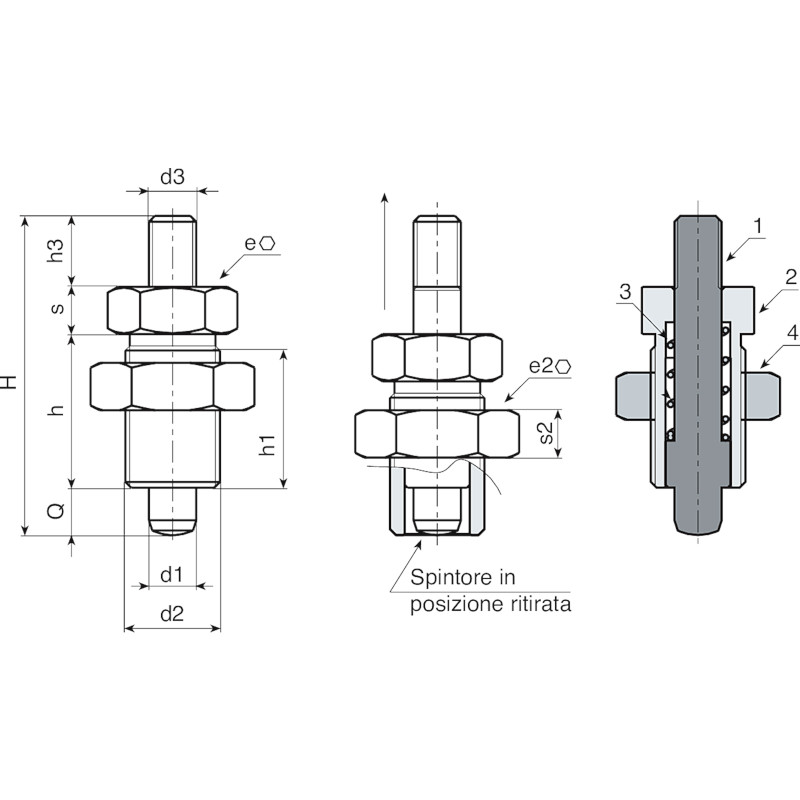

Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0006 W803.R05 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0002 W803010.R05M05 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0007 W803.R06 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0002 W803012.R06M06 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0008 W803.R08 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0009 W803.R10 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0001 W803020.R10M08 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
Versione W803 CIN - in acciaio inox (Aisi 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0001 W803.I05CIN 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0001 W803010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0002 W803.I06CIN 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0001 W803012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0003 W803.I08CIN 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0004 W803.I10CIN 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0002 W803020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
