W271

Doigts d’indexage filetés petit pas - avec pommeau

TIRANTS AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE

Ver. 22V01-0124

TIRANTS AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE

W271 - TIRANTS AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE

(3) Ressort en acier inox (Aisi 301)
(4) Tirant en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.

(4) Satinée.
(1-2-3-5) Lisse.

  • Caractéristiques techniques

    Matériaux :
    (3) Ressort en acier inox (Aisi 301)
    (4) Tirant en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.
    W271 :
    (2) Bague hexagonale filetée en acier haute résistance.
    (1) Poussoir en acier haute résistance et trempé.
    (5) Écrou de blocage fileté en acier (UNI 5589).
    W271CIN :
    (2) Bague hexagonale filetée en acier inox (Aisi 303).
    (1) Poussoir en acier inox (Aisi 303).
    (5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).

    Surface :
    (4) Satinée.
    (1-2-3-5) Lisse.

    Couleur :
    (4) Noir (RAL 9011).
    W271 : (1-2-5) Brunie.
    W271CIN : (1-2-5) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
    > Écrou fourni assemblé.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, le tirant peut être fourni avec les couleurs indiquées dans le tableau des couleurs [pageTitoloTabellaColori.
    Sur demande l’écrou peut être fourni démonté.

Produits de substitution
Version W271 - en acier bruni

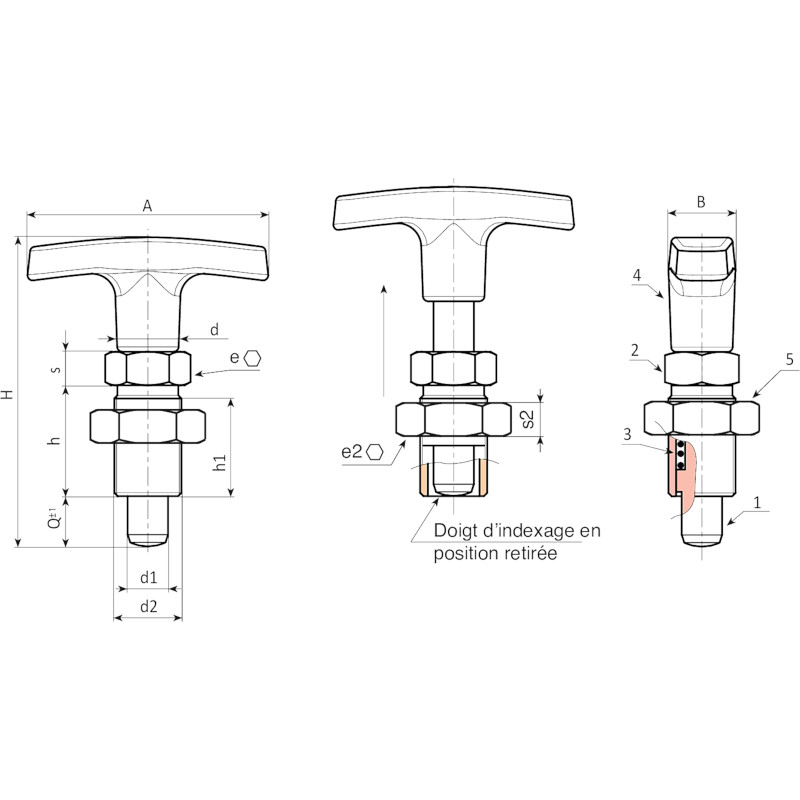

Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0005 W271.Q0501 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0006 W271.Q0601 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0007 W271.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0008 W271.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
Version W271 CIN - en acier inox (Aisi 303)
Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0001 W271.I0501CIN 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0002 W271.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0003 W271.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0004 W271.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
