W806

Doigts d’indexage à corps lisse avec fixations alternatives

POMMEAU AVEC DOIGT D’INDEXAGE LISSE SOUDABLE EN ACIER BRUNI

Ver. 22V01-0124

(4) Bouton à lobes en polyamide renforcé.
Résistant aux huiles et aux graisses.

(4) Satinée.
(1-2) Lisse.

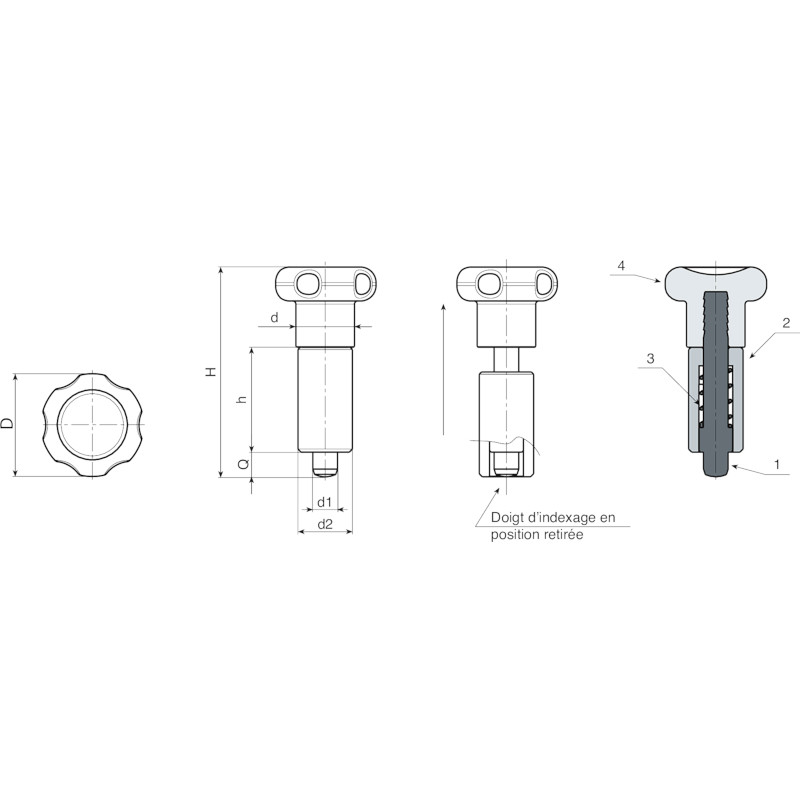

  • Caractéristiques techniques

    Matériaux :
    (4) Bouton à lobes en polyamide renforcé.
    Résistant aux huiles et aux graisses.

    Surface :
    (4) Satinée.
    (1-2) Lisse.

    Couleur :
    (4) Noir (RAL 9011).
    (1-2) Noir bruni.

    Inserts :
    (3) Ressort en acier galvanisé.
    (2) Corps lisse percé en acier soudable.
    (1) Poussoir en acier haute résistance et trempé.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs pageTitoloTabellaColori.

    ATTENTION :
    Pour éviter des problèmes lors du soudage du corps en acier à la machine, le pommeau en plastique est fourni démonté. Le pommeau peut être vissé après le refroidissement de la pièce.

Produits de substitution
Codice Art. D H h d2 d d1 -0,02 -0,04 Q 3D
W806.0001 W806.Q0501 22 45 22 12 12 5 5 23
W806.0002 W806.Q0601 27 54 26 14 14 6 6 40
W806.0003 W806.Q0801 33 68 34 18 19 8 8 84
