Rastbolzen mit Feinsteigung - ohne Griff

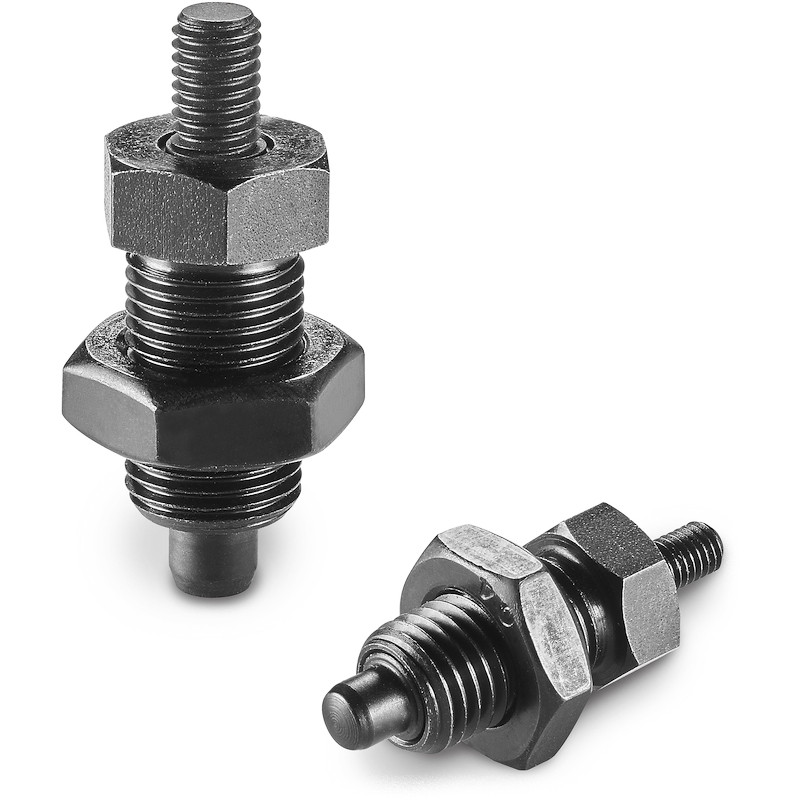

RASTBOLZEN AUS STAHL - MIT KONTERMUTTER

Ausf. 22V01-0124

RASTBOLZEN AUS STAHL - MIT KONTERMUTTER

W803 - RASTBOLZEN AUS STAHL - MIT KONTERMUTTER

(3) Feder aus Edelstahl (AISI 301).
W803:

Glatt.

  • Technische Eigenschaften

    Material:
    (3) Feder aus Edelstahl (AISI 301).
    W803:
    (2) Sechskantmutter aus hochfestem Stahl.
    (1) Raststift aus hochfestem gehärtetem Stahl.
    (4) Kontermutter aus Stahl (UNI 5589).
    W803CIN:
    (2) Sechskantmutter aus Edelstahl (AISI 303).
    (1) Raststift aus Edelstahl (AISI 303).
    (4) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:
    Glatt.

    Farbe:
    W803: Brüniert.
    W803CIN: Natur.

    ACHTUNG:
    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:
    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

    Anmerkung:
    Dieser Rastbolzen kann mit jedem Handrad mit Innengewinde gekoppelt werden. Dieses ist separat zu bestellen (siehe die zusätzlichen Fotos).

Alternativprodukte
Ausführung W803 - aus brüniertem Stahl

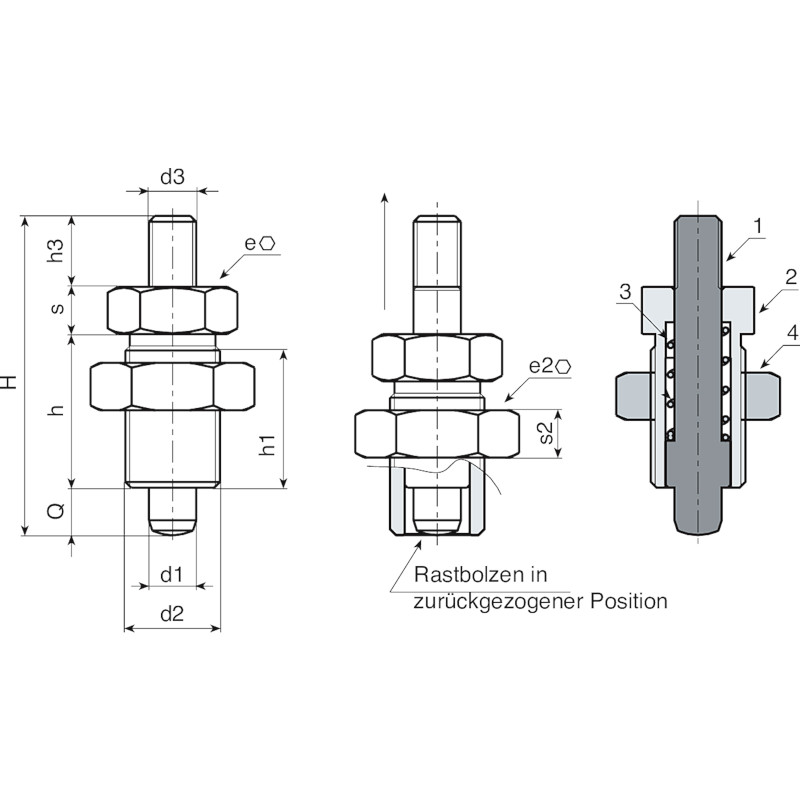

Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0006 W803.R05 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0002 W803010.R05M05 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0007 W803.R06 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0002 W803012.R06M06 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0008 W803.R08 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0009 W803.R10 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0001 W803020.R10M08 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
Ausführung W803 CIN - aus Edelstahl (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0001 W803.I05CIN 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0001 W803010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0002 W803.I06CIN 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0001 W803012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0003 W803.I08CIN 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0004 W803.I10CIN 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0002 W803020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134

Alternativprodukte

Anfrage
