W802

Doigts d’indexage filetés petit pas - sans pommeau

DOIGT D’INDEXAGE FILETÉ EN ACIER

Ver. 22V01-0124

DOIGT D’INDEXAGE FILETÉ EN ACIER

W802 - DOIGT D’INDEXAGE FILETÉ EN ACIER

(3) Ressort en acier inox (Aisi 301)
W802 :

Lisse.

  • Caractéristiques techniques

    Matériaux :
    (3) Ressort en acier inox (Aisi 301)
    W802 :
    (2) Bague hexagonale filetée en acier haute résistance.
    (1) Poussoir en acier haute résistance et trempé.
    W802CIN :
    (2) Bague hexagonale filetée en acier inox (Aisi 303).
    (1) Poussoir en acier inox (Aisi 303).

    Surface :
    Lisse.

    Couleur :
    W802 : Brunie.
    W802CIN : Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Aucune.

    Note :
    Cette version de doigt d'indexage peut être couplée à n'importe quel volant à douille filetée, à commander séparément (voir photos supplémentaires).

Produits de substitution
Version W802 - en acier bruni

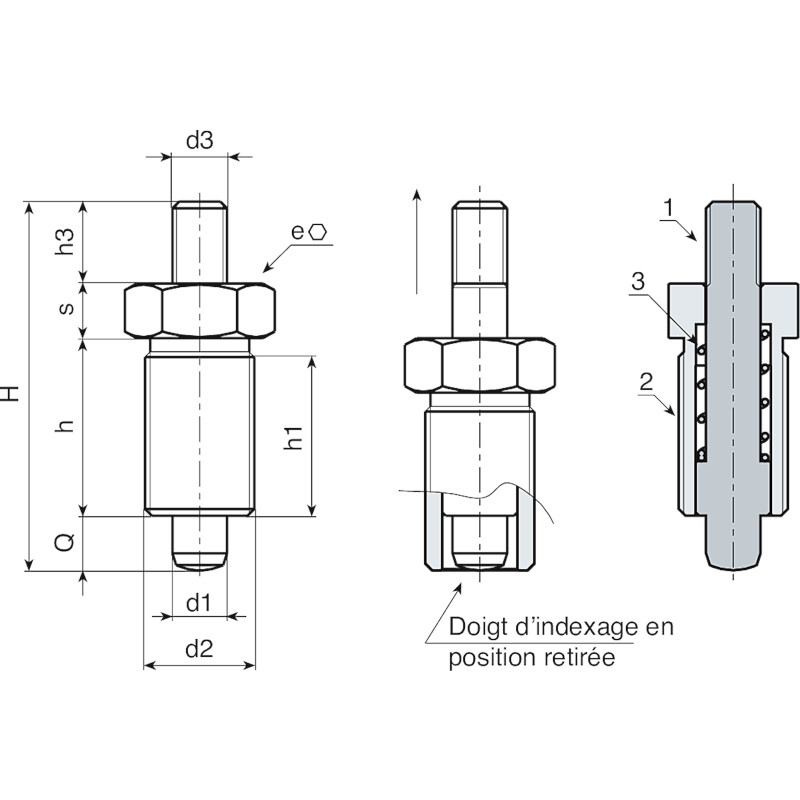

Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0005 W802.R05 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0002 W802010.R05M05 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0006 W802.R06 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0002 W802012.R06M06 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0007 W802.R08 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0008 W802.R10 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0002 W802020.R10M08 65 33 30 M20x1,5 M08 12 22 10 10 10 104
Version W802 CIN - en acier inox (Aisi 303)
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0001 W802.I05CIN 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0001 W802010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0002 W802.I06CIN 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0001 W802012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0003 W802.I08CIN 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0004 W802.I10CIN 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0001 W802020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 10 10 104
