W722CIN

Doigts d’indexage filetés petit pas - Inox intégral

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL VERROUILLABLE

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL VERROUILLABLE

W722CIN - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL VERROUILLABLE

(1) Poussoir en acier inox (Aisi 303).
(2) Bague hexagonale filetée en acier inox (Aisi 303).

Satinée.

  • Caractéristiques techniques

    Matériaux :
    (1) Poussoir en acier inox (Aisi 303).
    (2) Bague hexagonale filetée en acier inox (Aisi 303).
    (3) Ressort en acier inox (Aisi 301)
    (4) Bouton à lobes passé au tour en acier inox (Aisi 303).

    Surface :
    Satinée.

    Couleur :
    Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :
    Sur demande et pour des quantités importantes le doigt d'indexage peut être fourni complètement démonté.

Produits de substitution
Version W722 CIN - sans écrou

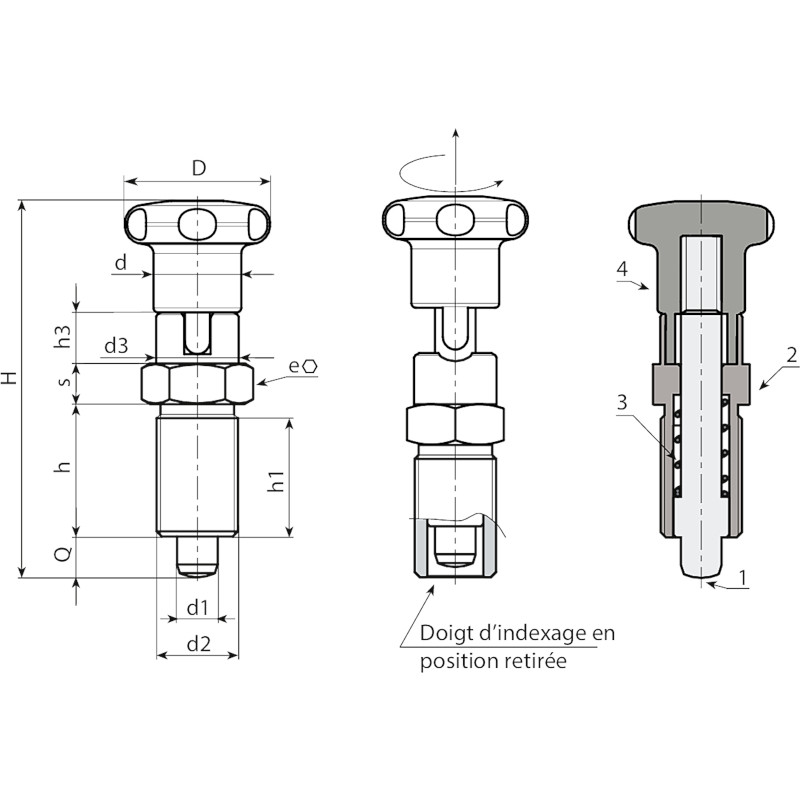

Codice Art. D H h h1 h3 d2 d d3 e s d1 -0,02 -0,04 Q 3D
W722.0001 W722.I0501CIN 22 52 17 15 6.5 M10x1 12 12 12 5 5 5 -
W722.0002 W722.I0601CIN 27 61 20 18 7.5 M12x1,5 14 14 14 6 6 6 -
W722.0004 W722.I0801CIN 32 77 26 23 9.5 M16x1,5 19 19 19 8 8 8 -
W722.0005 W722.I1001CIN 33 90 33 30 11.5 M20x1,5 19 19 22 10 10 10 210
