W801

Doigts d’indexage filetés petit pas - avec pommeau

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE

Ver. 22V01-0124

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE

W801 - POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE

(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.

(4) Satinée.
(1-2-3-5) Lisse.

  • Caractéristiques techniques

    Matériaux :
    (3) Ressort en acier inox (Aisi 301)
    (4) Bouton à lobes en polyamide renforcé. Non démontable.Résistant aux huiles et aux graisses.
    W801 :
    (2) Bague hexagonale filetée en acier haute résistance.
    (1) Poussoir en acier haute résistance et trempé.
    (5) Écrou de blocage fileté en acier (UNI 5589).
    W801CIN :
    (2) Bague hexagonale filetée en acier inox (Aisi 303).
    (1) Poussoir en acier inox (Aisi 303).
    (5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).

    Surface :
    (4) Satinée.
    (1-2-3-5) Lisse.

    Couleur :
    (4) Noir (RAL 9011).
    W801 :
    (1-2-5) Brunie.
    W801CIN :
    (1-2-5) Naturelle.

    ATTENTION :
    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
    > Écrou fourni assemblé.

    Demandes spéciales :
    Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs pageTitoloTabellaColori.
    Sur demande l’écrou peut être fourni démonté.

Produits de substitution
Version W801 - en acier bruni

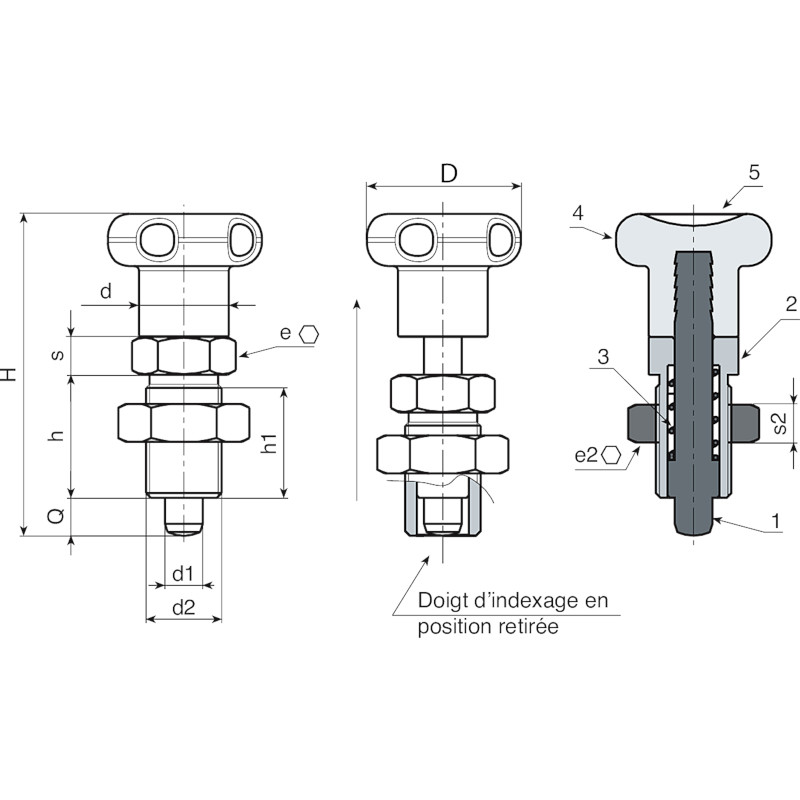

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W801.0007 W801.Q0501 22 45 17 15 M10x1 12 12 5 17 6 5 5 25
W801.0008 W801.Q0601 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 41
W801.0009 W801.Q0801 33 68 26 23 M16x1,5 19 19 8 24 8 8 8 89
W801.0010 W801.Q1001 33 79 33 30 M20x1,5 19 22 10 30 9 10 10 153
Version W801 CIN - en acier inox (Aisi 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W801.0001 W801.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 25
W801.0003 W801.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 41
W801.0004 W801.I0801CIN 33 68 26 23 M16x1,5 19 19 8 24 8 8 8 89
W801.0006 W801.I1001CIN 33 79 33 30 M20x1,5 19 22 10 30 9 10 10 153
