W803

Штифты стопорные резьбовые с мелким шагом - без ручки

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С БЛОКИРУЮЩЕЙ ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С БЛОКИРУЮЩЕЙ ГАЙКОЙ

W803 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С БЛОКИРУЮЩЕЙ ГАЙКОЙ

(3) Пружина из нержавеющей стали (AISI 301).
W803:

Гладк.

  • Технические характеристики

    Материалы:
    (3) Пружина из нержавеющей стали (AISI 301).
    W803:
    (2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
    (1) Штырь штифта стопорного из закаленной высокопрочной стали.
    (4) Блокирующая резьбовая стальная гайка (UNI 5589).
    W803CIN:
    (2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (4) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:
    Гладк.

    Цвет:
    W803: Воронен.
    W803CIN: Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По специальному запросу гайка может быть поставлена в разобранном виде.

    Примечание:
    Данное исполнение может быть соединено с любым маховичком с резьбовой втулкой, который заказывается отдельно (см. дополнительные фото).

Альтернативные изделия
Версия W803 - из вороненой стали

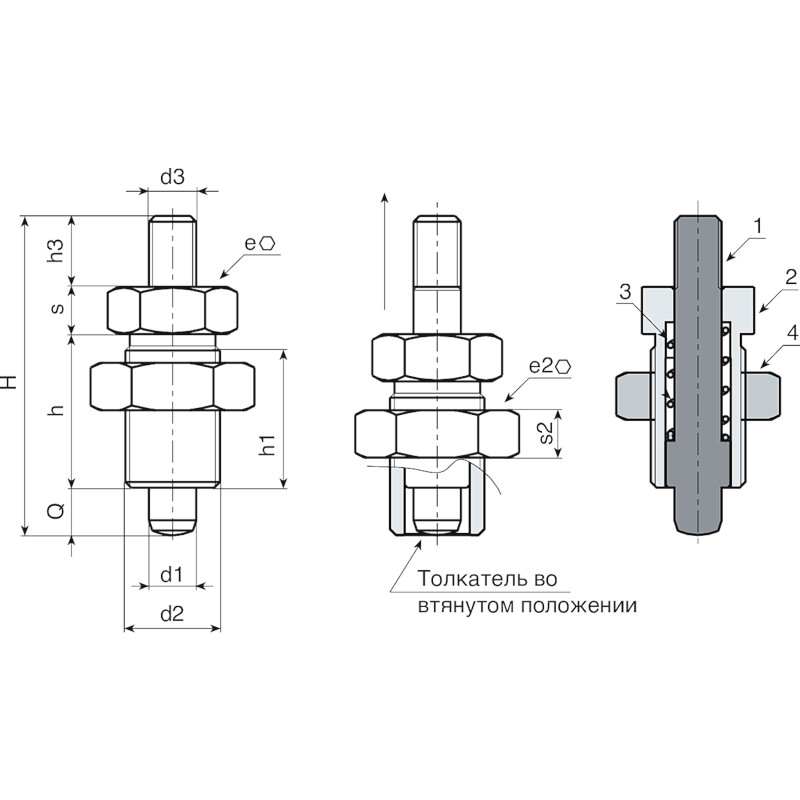

Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0006 W803.R05 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0002 W803010.R05M05 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0007 W803.R06 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0002 W803012.R06M06 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0008 W803.R08 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0009 W803.R10 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0001 W803020.R10M08 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
Версия W803 CIN - из нержавеющей стали (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W803.0001 W803.I05CIN 33 17 15 M10x1 M04 6 12 5 17 6 5 5 20
W803010.0001 W803010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 17 6 5 5 20
W803.0002 W803.I06CIN 42 20 18 M12x1,5 M05 10 14 6 19 7 6 6 32
W803012.0001 W803012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 19 7 6 6 32
W803.0003 W803.I08CIN 54 26 23 M16x1,5 M08 12 19 8 24 8 8 8 62
W803.0004 W803.I10CIN 65 33 30 M20x1,5 M10 12 22 10 30 9 10 10 134
W803020.0002 W803020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 30 9 10 10 134
