W802

Trzpienie ustalające gwintowane o drobnym skoku – bez gałki

GWINTOWANY TRZPIEŃ USTALAJĄCY ZE STALI

Wer. 22V01-0124

GWINTOWANY TRZPIEŃ USTALAJĄCY ZE STALI

W802 - GWINTOWANY TRZPIEŃ USTALAJĄCY ZE STALI

(3) Sprężyna ze stali inox (AISI 301).
W802:

Gładka.

  • Właściwości techniczne

    Materiały:
    (3) Sprężyna ze stali inox (AISI 301).
    W802:
    (2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
    W802CIN:
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).

    Powierzchnia:
    Gładka.

    Kolor:
    W802: Oksydowany.
    W802CIN: Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:
    Nie uwzględnia się.

    Uwaga:
    Ta wersja trzpienia ustalającego może być zestawiona z dowolnym pokrętłem z gwintowaną tuleją, którą należy zamawiać osobno (patrz dodatkowe zdjęcia).

Produkty alternatywne
Wersja W802 - ze stali oksydowanej

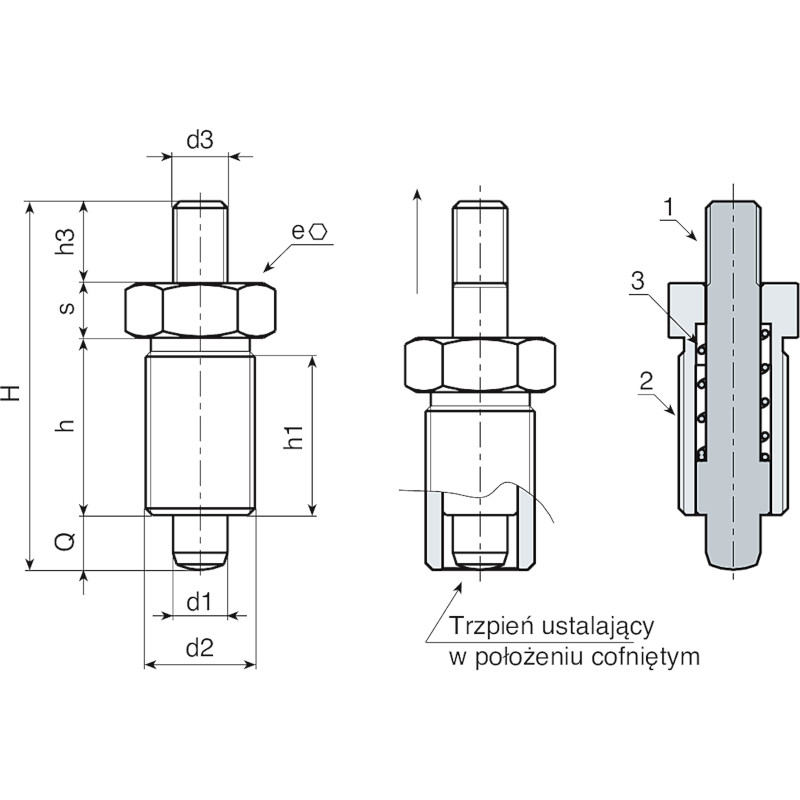

Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0005 W802.R05 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0002 W802010.R05M05 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0006 W802.R06 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0002 W802012.R06M06 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0007 W802.R08 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0008 W802.R10 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0002 W802020.R10M08 65 33 30 M20x1,5 M08 12 22 10 10 10 104
Wersja W802 CIN - ze stali inox (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0001 W802.I05CIN 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0001 W802010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0002 W802.I06CIN 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0001 W802012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0003 W802.I08CIN 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0004 W802.I10CIN 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0001 W802020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 10 10 104
