W271

Trzpienie ustalające gwintowane o drobnym skoku – z gałką

UCHWYTY TYPU T Z TRZPIENIEM USTALAJĄCYM ZE STALI I PRZECIWNAKRĘTKĄ

Wer. 22V01-0124

UCHWYTY TYPU T Z TRZPIENIEM USTALAJĄCYM ZE STALI I PRZECIWNAKRĘTKĄ

W271 - UCHWYTY TYPU T Z TRZPIENIEM USTALAJĄCYM ZE STALI I PRZECIWNAKRĘTKĄ

(3) Sprężyna ze stali inox (AISI 301).
(4) Uchwyt typu T ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.

(4) Satynowana.
(1-2-3-5) Gładka.

  • Właściwości techniczne

    Materiały:
    (3) Sprężyna ze stali inox (AISI 301).
    (4) Uchwyt typu T ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.
    W271:
    (2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
    (5) Przeciwnakrętka gwintowana ze stali (UNI 5589).
    W271CIN:
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).

    Powierzchnia:
    (4) Satynowana.
    (1-2-3-5) Gładka.

    Kolor:
    (4) Czarny (RAL 9011).
    W271: (1-2-5) Oksydowany.
    W271CIN: (1-2-5) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
    > Przeciwnakrętka dostarczana zmontowana.

    Wykonanie na specjalne zamówienie:
    Na życzenie, w zależności od ilości, uchwyt typu T może być wykonany w kolorze z tabeli barw [str.TitoloTabellaColori.
    Na życzenie nakrętka może być dostarczona zdemontowana.

Produkty alternatywne
Wersja W271 - ze stali oksydowanej

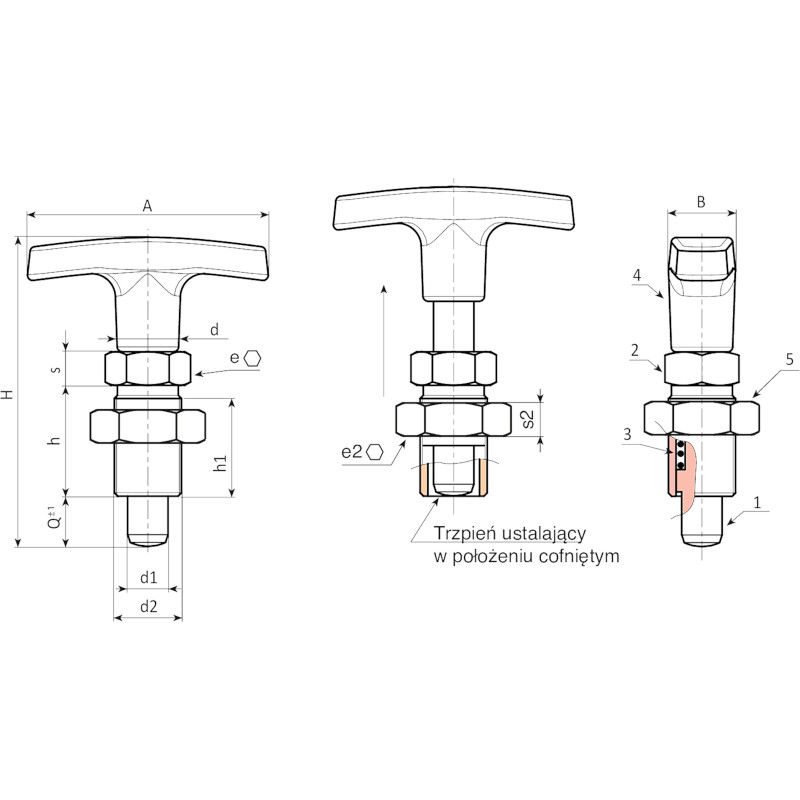

Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0005 W271.Q0501 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0006 W271.Q0601 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0007 W271.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0008 W271.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
Wersja W271 CIN - ze stali inox (AISI 303)
Codice Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W271.0001 W271.I0501CIN 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
W271.0002 W271.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
W271.0003 W271.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
W271.0004 W271.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
