W720CIN

Trzpienie ustalające gwintowane o drobnym skoku – stal inox integralna

POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX

Wer. 22V01-0124

POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX

W720CIN - POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX

(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).

Satynowana.

  • Właściwości techniczne

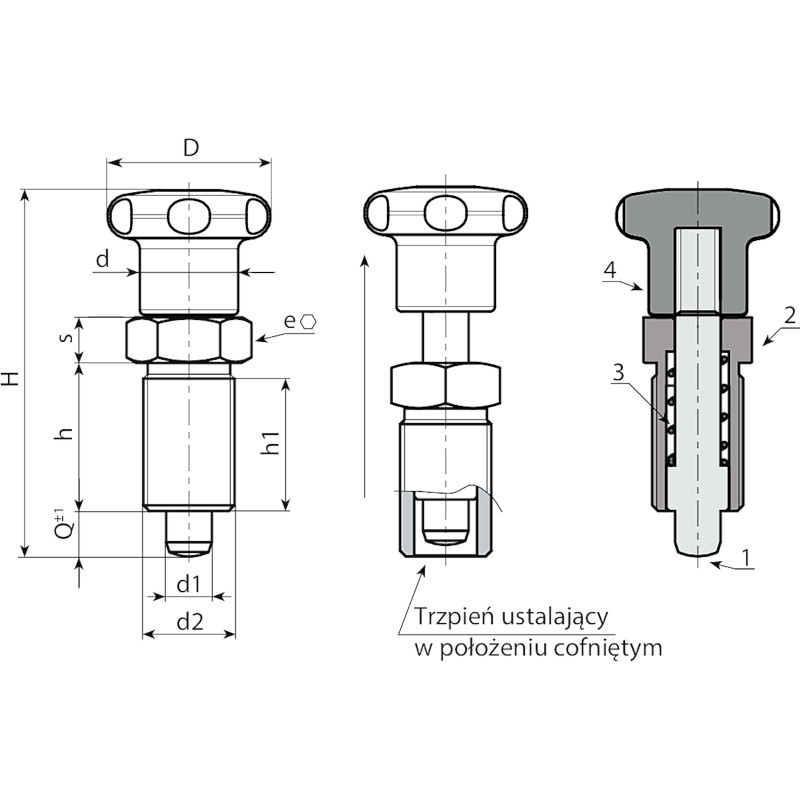

    Materiały:
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (3) Sprężyna ze stali inox (AISI 301).
    (4) Pokrętło gwiaździste, toczone ze stali inox (AISI 303).

    Powierzchnia:
    Satynowana.

    Kolor:
    Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:
    Na życzenie, w zależności od ilości, trzpień ustalający może być dostarczony całkowicie zdemontowany.

Produkty alternatywne
Wersja W720CIN - bez nakrętki
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W720.0001 W720.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 -
W720.0002 W720.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 -
W720.0003 W720.I0801CIN 32 67 26 23 M16x1,5 19 19 8 8 8 -
W720.0004 W720.I1001CIN 32 79 33 30 M20x1,5 20 22 10 10 10 190
