W721CIN

Trzpienie ustalające gwintowane o drobnym skoku – stal inox integralna

POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX – Z I NAKRĘTKI

Wer. 22V01-0124

POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX – Z I  NAKRĘTKI

W721CIN - POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX – Z I NAKRĘTKI

(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).

Satynowana.

  • Właściwości techniczne

    Materiały:
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (3) Sprężyna ze stali inox (AISI 301).
    (4) Pokrętło gwiaździste, toczone ze stali inox (AISI 303).
    (5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).

    Powierzchnia:
    Satynowana.

    Kolor:
    Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
    > Przeciwnakrętka dostarczana zmontowana.

    Wykonanie na specjalne zamówienie:
    Na życzenie, w zależności od ilości, trzpień ustalający może być dostarczony całkowicie zdemontowany.
    Na życzenie nakrętka może być dostarczona zdemontowana.

Produkty alternatywne
Wersja W721CIN - z nakrętką

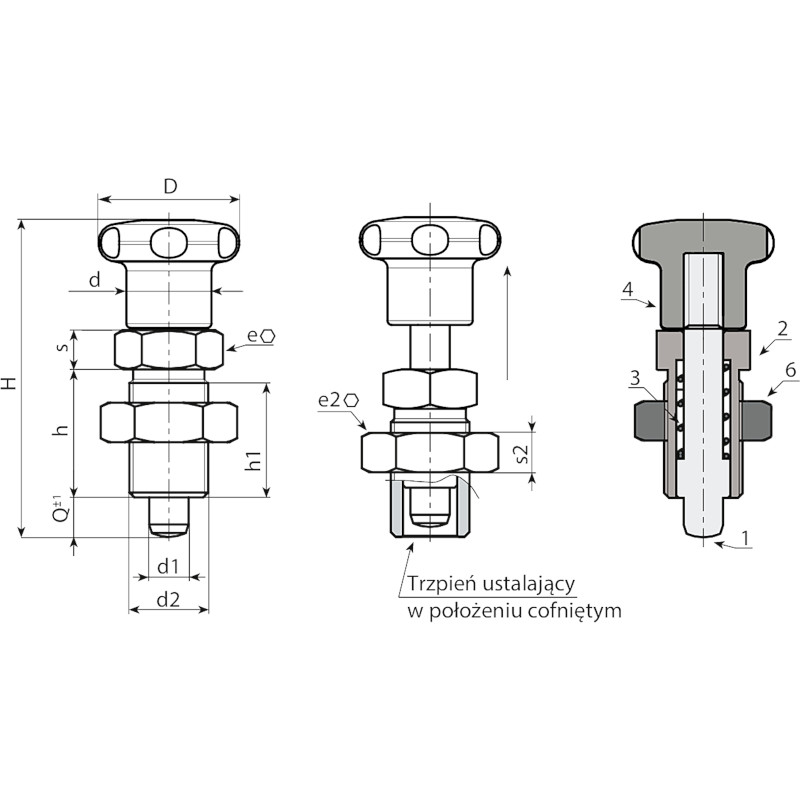

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W721.0001 W721.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 -
W721.0002 W721.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 -
W721.0003 W721.I0801CIN 32 67 26 23 M16x1,5 19 19 8 24 8 8 8 -
W721.0004 W721.I1001CIN 32 79 33 30 M20x1,5 20 22 10 30 9 10 10 220
