22

W810

Trzpienie ustalające gwintowane o drobnym skoku – z gałką

POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z BLOKADĄ

Wer. 22V01-0124

POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z BLOKADĄ

W810 - POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z BLOKADĄ

(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.

(4) Satynowana.
(1-2) Gładka.

  • Właściwości techniczne

    Materiały:
    (3) Sprężyna ze stali inox (AISI 301).
    (4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.
    W810:
    (2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
    W810CIN:
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).

    Powierzchnia:
    (4) Satynowana.
    (1-2) Gładka.

    Kolor:
    (4) Czarny (RAL 9011).
    W810:
    (1-2) Oksydowany.
    W810 CIN:
    (1-2) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:
    Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw [str.TitoloTabellaColori.

Produkty alternatywne
Wersja W810 - ze stali oksydowanej

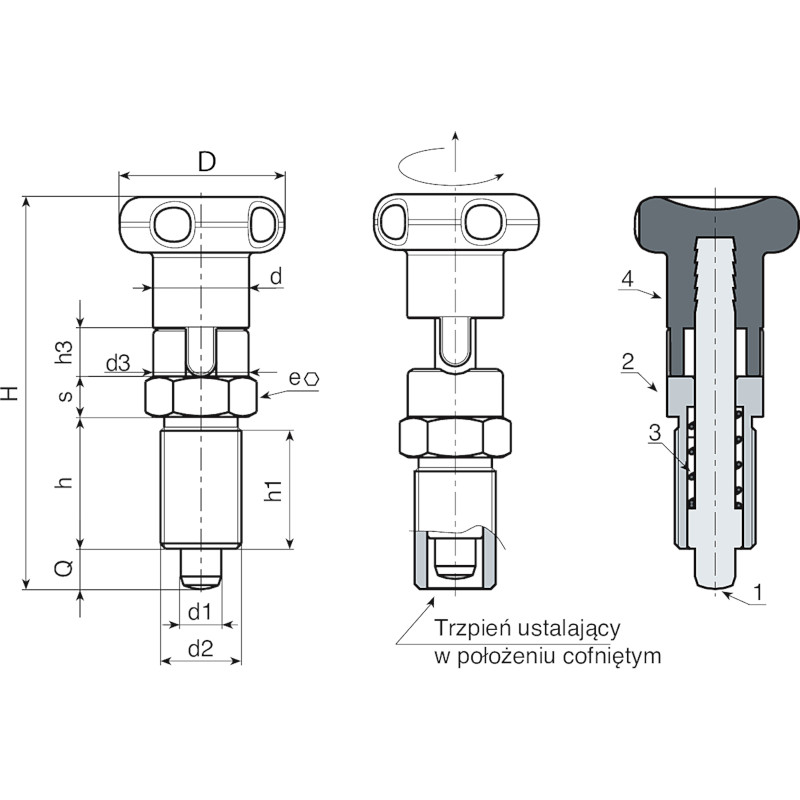

Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0005 W810.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0006 W810.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0007 W810.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0008 W810.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
Wersja W810 CIN - ze stali inox (AISI 303)
Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0001 W810.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0002 W810.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0003 W810.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0004 W810.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
