Trzpienie ustalające gwintowane o drobnym skoku – z gałką

POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM ZE STALI

Wer. 22V01-0124

POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM ZE STALI

W800 - POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM ZE STALI

(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.

(4) Satynowana.
(1-2-3) Gładka

  • Właściwości techniczne

    Materiały:
    (3) Sprężyna ze stali inox (AISI 301).
    (4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.
    W800:
    (2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
    W800CIN:
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).

    Powierzchnia:
    (4) Satynowana.
    (1-2-3) Gładka

    Kolor:
    (4) Czarny (RAL 9011).
    W800:
    (1-2) Oksydowany.
    W800CIN:
    (1-2) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:
    Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw [str.TitoloTabellaColori.

Produkty alternatywne
Wersja W800 - ze stali oksydowanej

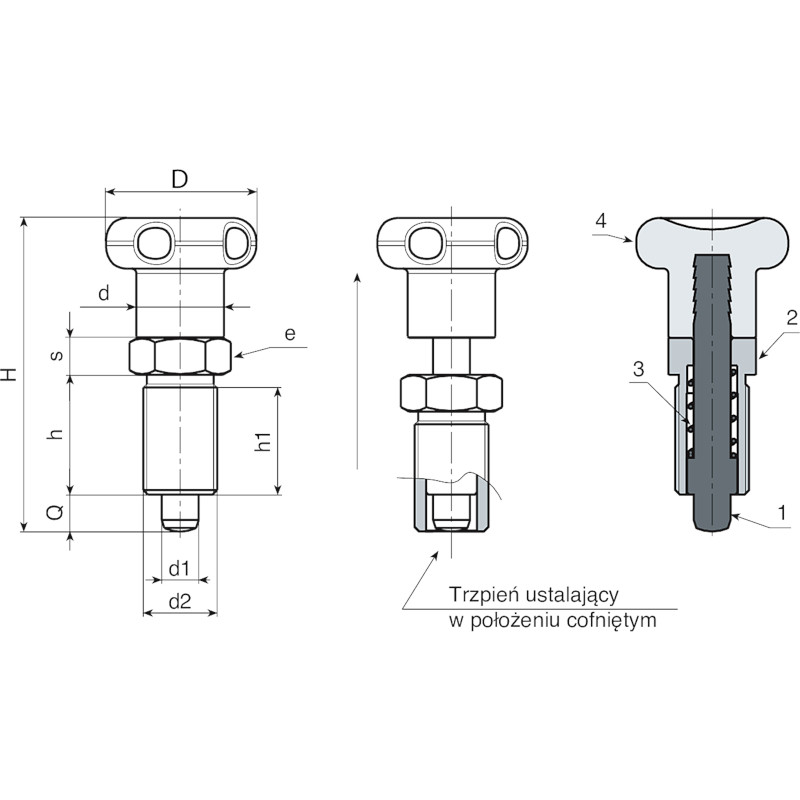

Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W800.0006 W800.Q0501 22 45 17 15 M10x1 12 12 5 5 5 18
W800.0007 W800.Q0601 27 54 20 18 M12x1,5 14 14 6 6 6 31
W800.0008 W800.Q0801 33 68 26 23 M16x1,5 19 19 8 8 8 71
W800.0010 W800.Q1001 33 79 33 30 M20x1,5 19 22 10 10 10 123
Wersja W800 CIN - ze stali inox (AISI 303)
Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W800.0001 W800.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 18
W800.0002 W800.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 31
W800.0003 W800.I0801CIN 33 68 26 23 M16x1,5 19 19 8 8 8 71
W800.0005 W800.I1001CIN 33 79 33 30 M20x1,5 19 22 10 10 10 123
