W913

Trzpienie ustalające gwintowane o drobnym skoku – z gałką

POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z PRZEDŁUŻONĄ KOŃCÓWKĄ I PRZECIWNAKRĘTKĄ

Wer. 22V01-0124

POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z PRZEDŁUŻONĄ KOŃCÓWKĄ I PRZECIWNAKRĘTKĄ

W913 - POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z PRZEDŁUŻONĄ KOŃCÓWKĄ I PRZECIWNAKRĘTKĄ

(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.

(4) Satynowana.
(1-2-5) Gładka.

  • Właściwości techniczne

    Materiały:
    (3) Sprężyna ze stali inox (AISI 301).
    (4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.
    W913:
    (2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
    (5) Przeciwnakrętka gwintowana ze stali (UNI 5589).
    W913CIN:
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).

    Powierzchnia:
    (4) Satynowana.
    (1-2-5) Gładka.

    Kolor:
    (4) Czarny (RAL 9011).
    W913:
    (1-2-5) Oksydowany.
    W913CIN:
    (1-2-5) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
    > Przeciwnakrętka dostarczana zmontowana.

    Wykonanie na specjalne zamówienie:
    Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw [str.TitoloTabellaColori.
    Na życzenie nakrętka może być dostarczona zdemontowana.

Produkty alternatywne
Wersja W913 - ze stali oksydowanej

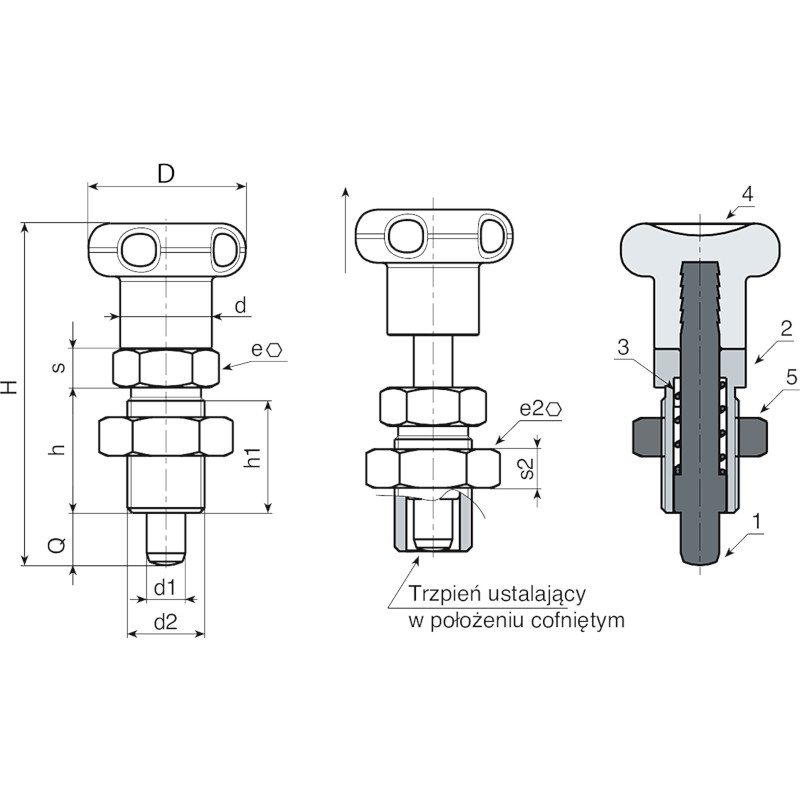

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W913010.0001 W913010.Q05X0801 22 48 17 15 M10x1 12 12 5 17 6 5 8 25
W913012.0001 W913012.Q06X0901 27 57 20 18 M12x1,5 14 14 6 19 7 6 9 41
W913016.0006 W913016.Q08X1201 33 72 26 23 M16x1,5 19 19 8 24 8 8 12 89
W913016.0007 W913016.Q10X1201 33 72 26 23 M16x1,5 19 19 8 24 8 10 12 89
W913020.0002 W913020.Q12X1501 33 84 33 30 M20x1,5 19 22 10 30 9 12 15 153
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W913010.0002 W913010.I05X0801CIN 22 48 17 15 M10x1 12 12 5 17 6 5 8 25
W913012.0002 W913012.I06X0901CIN 27 57 20 18 M12x1,5 14 14 6 19 7 6 9 41
W913016.0005 W913016.I08X1201CIN 33 72 26 23 M16x1,5 19 19 8 24 8 8 12 89
W913016.0001 W913016.I10X1201CIN 33 72 26 23 M16x1,5 19 19 8 24 8 10 12 89
W913020.0001 W913020.I12X1501CIN 33 84 33 30 M20x1,5 19 22 10 30 9 12 15 153
