22

W270

Trzpienie ustalające gwintowane o drobnym skoku – z gałką

UCHWYT TYPU T Z TRZPIENIEM USTALAJĄCYM ZE STALI

Wer. 22V01-0124

UCHWYT TYPU T Z TRZPIENIEM USTALAJĄCYM ZE STALI

W270 - UCHWYT TYPU T Z TRZPIENIEM USTALAJĄCYM ZE STALI

(3) Sprężyna ze stali inox (AISI 301).
(4) Uchwyt typu T ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.

(4) Satynowana.
(1-2-3-5) Gładka.

  • Właściwości techniczne

    Materiały:
    (3) Sprężyna ze stali inox (AISI 301).
    (4) Uchwyt typu T ze wzmocnionego poliamidu. Niedemontow.Odporna na oleje i tłuszcze.
    W270:
    (2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
    W270CIN:
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).

    Powierzchnia:
    (4) Satynowana.
    (1-2-3-5) Gładka.

    Kolor:
    (4) Czarny (RAL 9011).
    W270:
    (1-2-5) Oksydowany.
    W270CIN:
    (1-2-5) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:
    Na życzenie, w zależności od ilości, uchwyt typu T może być wykonany w kolorze z tabeli barw [str.TitoloTabellaColori.

Produkty alternatywne
Wersja W270 - ze stali oksydowanej

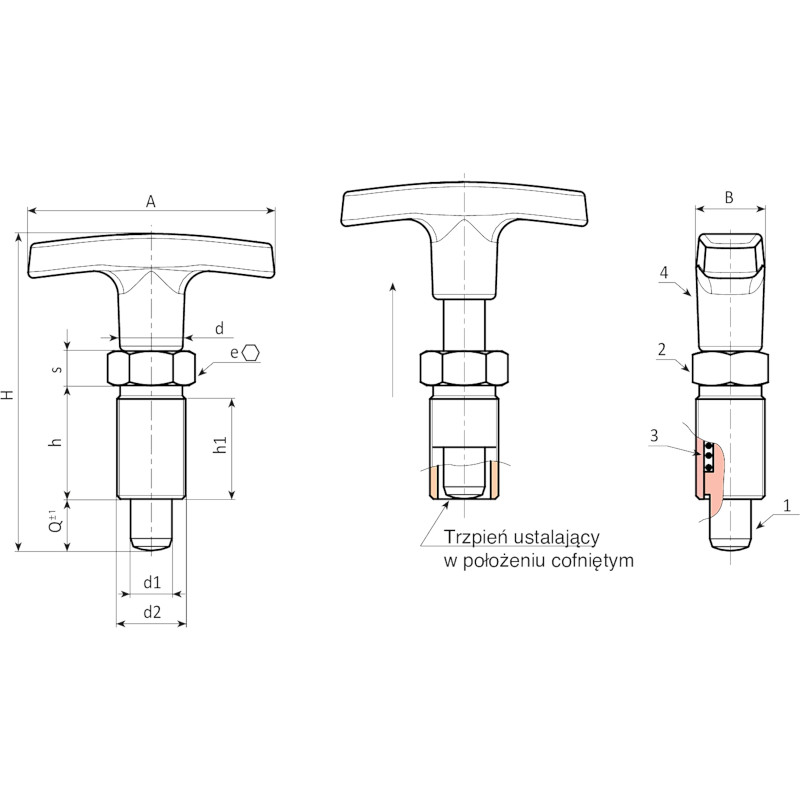

Codice Art. A B H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W270.0007 W270.Q0501 50 15 51 17 15 M10x1 14 12 5 5 5 29
W270.0008 W270.Q0601 50 15 56 20 18 M12x1,5 14 14 6 6 6 36
W270.0009 W270.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 8 8 73
W270.0010 W270.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 10 10 136
Wersja W270CIN - ze stali inox (AISI 303)
Codice Art. A B H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W270.0001 W270.I0501CIN 50 15 51 17 15 M10x1 14 12 5 5 5 29
W270.0002 W270.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 6 6 36
W270.0003 W270.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 8 8 73
W270.0004 W270.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 10 10 136
