22

W806

Trzpienie ustalające o gładkim korpusie z alternatywnymi mocowaniami

POKRĘTŁO Z GŁADKIM TRZPIENIEM USTALAJĄCYM, SPAWALNYM Z OKSYDOWANEJ STALI

Wer. 22V01-0124

(4) Pokrętło gwiaździste ze wzmocnionego poliamidu.
Odporna na oleje i tłuszcze.

(4) Satynowana.
(1-2) Gładka.

  • Właściwości techniczne

    Materiały:
    (4) Pokrętło gwiaździste ze wzmocnionego poliamidu.
    Odporna na oleje i tłuszcze.

    Powierzchnia:
    (4) Satynowana.
    (1-2) Gładka.

    Kolor:
    (4) Czarny (RAL 9011).
    (1-2) Czarny oksydowany.

    Wkładki:
    (3) Sprężyna ze stali ocynkowanej.
    (2) Korpus gładki przewiercony ze stali spawalnej.
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:
    Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw [str.TitoloTabellaColori.

    UWAGA:
    Aby uniknąć problemów podczas spawania stalowego korpusu do maszyny, pokrętło ze sztucznego tworzywa jest dostarczane w stanie zdemontowanym. Pokrętło można przykręcić po ostygnięciu elementu.

Produkty alternatywne

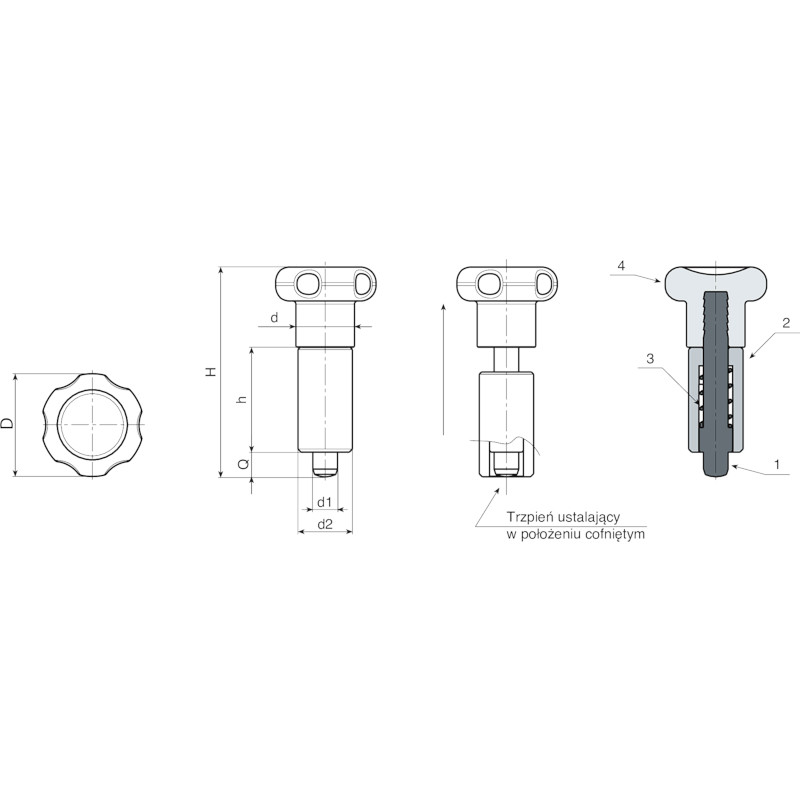

Codice Art. D H h d2 d d1 -0,02 -0,04 Q 3D
W806.0001 W806.Q0501 22 45 22 12 12 5 5 23
W806.0002 W806.Q0601 27 54 26 14 14 6 6 40
W806.0003 W806.Q0801 33 68 34 18 19 8 8 84
