Trzpienie ustalające gwintowane o drobnym skoku – bez gałki

GWINTOWANY TRZPIEŃ USTALAJĄCY ZE STALI Z PRZEDŁUŻONĄ KOŃCÓWKĄ I Z PRZECIWNAKRĘTKĄ

Wer. 22V01-0124

GWINTOWANY TRZPIEŃ USTALAJĄCY ZE STALI Z PRZEDŁUŻONĄ KOŃCÓWKĄ I Z PRZECIWNAKRĘTKĄ

W911 - GWINTOWANY TRZPIEŃ USTALAJĄCY ZE STALI Z PRZEDŁUŻONĄ KOŃCÓWKĄ I Z PRZECIWNAKRĘTKĄ

(3) Sprężyna ze stali inox (AISI 301).
W911:

Gładka.

  • Właściwości techniczne

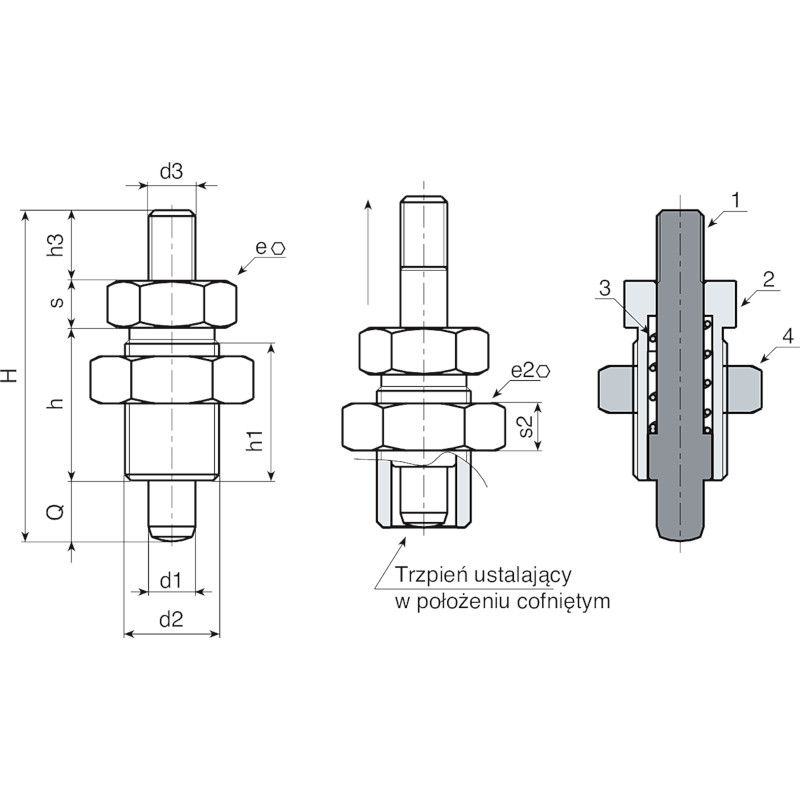

    Materiały:
    (3) Sprężyna ze stali inox (AISI 301).
    W911:
    (2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
    (4) Przeciwnakrętka gwintowana ze stali (UNI 5589).
    W911CIN:
    (2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (4) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).

    Powierzchnia:
    Gładka.

    Kolor:
    W911: Oksydowany.
    W911CIN: Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
    > Przeciwnakrętka dostarczana zmontowana.

    Wykonanie na specjalne zamówienie:
    Na życzenie nakrętka może być dostarczona zdemontowana.

    Uwaga:
    Ta wersja trzpienia ustalającego może być zestawiona z dowolnym pokrętłem z gwintowaną tuleją, którą należy zamawiać osobno (patrz dodatkowe zdjęcia).

Produkty alternatywne
Wersja W911 - ze stali oksydowanej
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W911010.0001 W911010.Q05X08 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
W911012.0001 W911012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
W911016.0001 W911016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
W911016.0002 W911016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
W911020.0001 W911020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
Wersja W911 CIN - ze stali inox (AISI 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W911010.0002 W911010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
W911012.0002 W911012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
W911016.0003 W911016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
W911016.0004 W911016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
W911020.0002 W911020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
