W811

Finom osztású indexelő hernyócsavarok - gombbal

GOMB ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL - ZÁRÓANYÁVAL

Ver. 22V01-0124

GOMB ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL - ZÁRÓANYÁVAL

W811 - GOMB ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL - ZÁRÓANYÁVAL

(3) Rozsdamentes acélrugó (AISI 301).
(4) Merevített poliamid marokgomb. Nem szerelhető szét.Olajokkal és zsírokkal szemben ellenálló.

(4) Szatén.
(1-2-5) Sima.

  • Műszaki jellemzők

    Anyagok:
    (3) Rozsdamentes acélrugó (AISI 301).
    (4) Merevített poliamid marokgomb. Nem szerelhető szét.Olajokkal és zsírokkal szemben ellenálló.
    W811:
    (2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
    (1) Edzett, nagy ellenállású acél dugattyúcsap.
    (5) Menetes acél záróanya (UNI 5589).
    W811 CIN:
    (2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
    (1) Rozsdamentes acél dugattyúcsap (AISI 303).
    (5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).

    Felületkikészítés:
    (4) Szatén.
    (1-2-5) Sima.

    Szín:
    (4) Fekete (RAL 9011).
    W811:
    (1-2-5) Fekete oxiddal kezelt.
    W811 CIN:
    (1-2-5) Természetes.

    FIGYELEM:
    > A dugattyú szárának furatához H7 toleranciát javasolunk.
    > A csavaranyát felszerelve szállítjuk.

    Speciális kérések:
    Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot [oldalTitoloTabellaColori.
    Kérésre leszerelve tudjuk szállítani a csavaranyát.

Alternatív termékek
W811 változat - fekete oxiddal kezelt acél

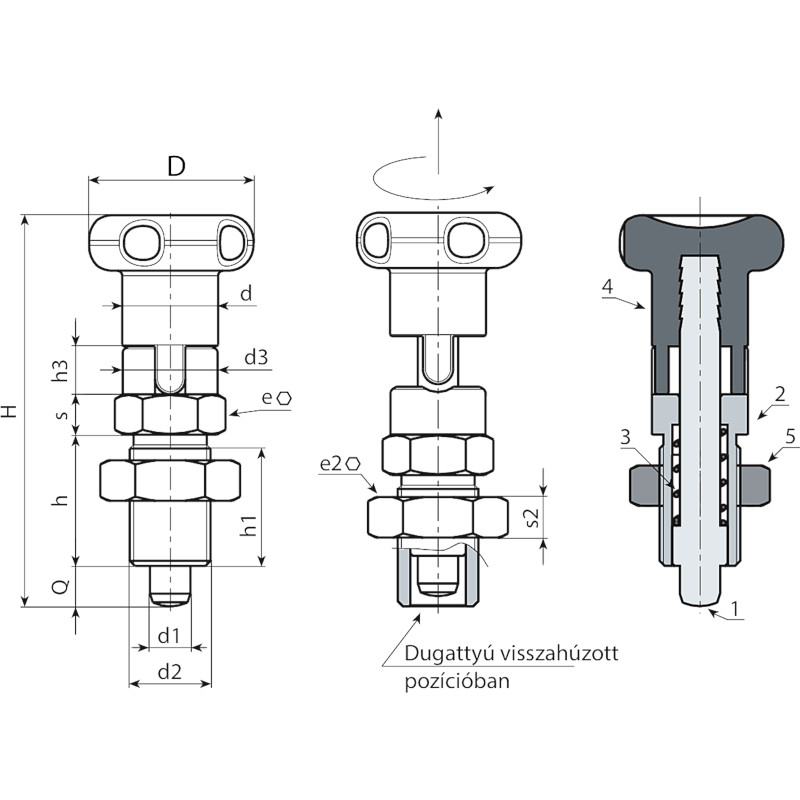

Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0006 W811.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0007 W811.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0008 W811.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0009 W811.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
W811 CIN változat - rozsdamentes acél (AISI 303)
Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0001 W811.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0002 W811.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0003 W811.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0004 W811.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
