Émbolos de indexación roscados de paso fino - con botón

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO - CON TUERCA DE BLOQUEO

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO - CON TUERCA DE BLOQUEO

W811 - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO - CON TUERCA DE BLOQUEO

(3) Muelle de acero inoxidable (AISI 301).
(4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.

(4) Satinada.
(1-2-5) Lisa.

  • Características técnicas

    Materiales:
    (3) Muelle de acero inoxidable (AISI 301).
    (4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    W811:
    (2) Anillo roscado hexagonal de acero de alta resistencia.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    (5) Tuerca de bloqueo roscada de acero (UNI 5589).
    W811 CIN:
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:
    (4) Satinada.
    (1-2-5) Lisa.

    Color:
    (4) Negro (RAL 9011).
    W811:
    (1-2-5) Pavonado.
    W811 CIN:
    (1-2-5) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
    > Tuerca suministrada montada.

    Requerimientos especiales:
    Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla [pág.TitoloTabellaColori.
    Bajo pedido, la tuerca se puede suministrar desmontada.

Productos alternativos
Versión W811 - de acero pavonado

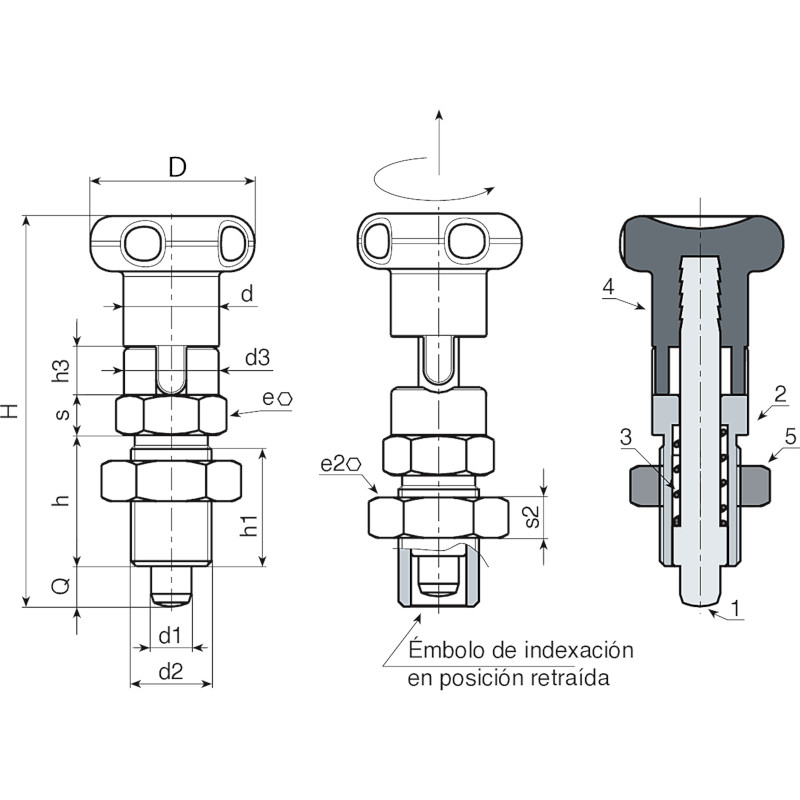

Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0006 W811.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0007 W811.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0008 W811.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0009 W811.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
Versión W811 CIN - de acero inoxidable (AISI 303)
Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0001 W811.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0002 W811.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0003 W811.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0004 W811.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
