W811

Blokkeerbouten met fijne schroefdraad - met knop

GETAPTE BLOKKEERBOUT IN STAAL MET BLOKKEERSLEUF EN CONTRAMOER - MET KNOP

Ver. 22V01-0124

GETAPTE BLOKKEERBOUT IN STAAL MET BLOKKEERSLEUF EN CONTRAMOER - MET KNOP

W811 - GETAPTE BLOKKEERBOUT IN STAAL MET BLOKKEERSLEUF EN CONTRAMOER - MET KNOP

(3) Veer in RVS (AISI 301).
(4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.

(4) Gesatineerd.
(1-2-5) Glad.

  • Technische kenmerken

    Materiaal:
    (3) Veer in RVS (AISI 301).
    (4) Gelobde knop in versterkte polyamide. Niet demonteerbaar.Bestand tegen oliën en vetten.
    W811:
    (2) Getapte zeskantmoer in staal met hoge sterkteklasse.
    (1) Blokkeerpen in gehard staal met hoge sterkteklasse.
    (5) Getapte contramoer in staal (UNI 5589).
    W811 CIN:
    (2) Getapte zeskantmoer in RVS (AISI 303)
    (1) Blokkeerpen in RVS (AISI 303).
    (5) Getapte contramoer in RVS (AISI 304) (UNI 5589).

    Oppervlak:
    (4) Gesatineerd.
    (1-2-5) Glad.

    Kleur:
    (4) Zwart (RAL 9011).
    W811:
    (1-2-5) Gebruineerd.
    W811 CIN:
    (1-2-5) Natuurlijk.

    OPGELET:
    > Wij raden een tolerantie van H7 aan voor de boring van de zitting van de blokkeerboutstang.
    > Moer bij levering gemonteerd.

    Speciale verzoeken:
    Op aanvraag en voor grote hoeveelheden kan de knop worden geleverd in de kleuren van de kleurentabel.
    Op aanvraag leverbaar met gedemonteerde moer.

Alternatieve producten
Versie W811 - in gebruineerd staal

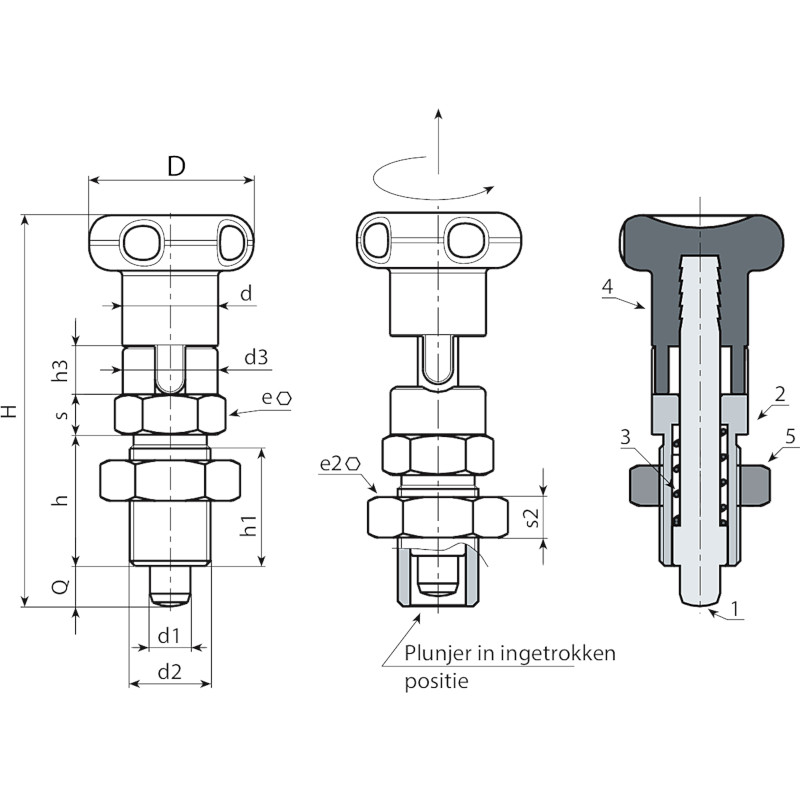

Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0006 W811.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0007 W811.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0008 W811.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0009 W811.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
Versie W811 CIN - in RVS (AISI 303)
Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0001 W811.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0002 W811.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0003 W811.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0004 W811.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
