Spintori filettati passo fine - con pomello

POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO - CON DADO DI BLOCCAGGIO

Ver. 22V01-0124

POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO - CON DADO DI BLOCCAGGIO

W811 - POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO - CON DADO DI BLOCCAGGIO

(3) Molla in acciaio inox, (Aisi 301).
(4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.

(4) Satinata.
(1-2-5) Liscio.

  • Caratteristiche tecniche

    Materiali:
    (3) Molla in acciaio inox, (Aisi 301).
    (4) Pomello lobato in poliammide rinforzata. Non smontabile.Resistente ad olii e grassi.
    W811:
    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.
    (1) Perno spintore in acciaio ad alta resistenza e temprato.
    (5) Dado di bloccaggio filettato in acciaio (UNI 5589).
    W811 CIN:
    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).

    Superficie:
    (4) Satinata.
    (1-2-5) Liscio.

    Colore:
    (4) Nero (RAL 9011).
    W811:
    (1-2-5) Brunito.
    W811 CIN:
    (1-2-5) Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
    > Dado fornito assemblato.

    Richieste Speciali:
    Su richiesta e per quantità, il pomello può essere fornito con colori come da tabella colori.
    Su richiesta il dado può essere fornito smontato.

Prodotti alternativi
Versione W811 - in acciaio brunito

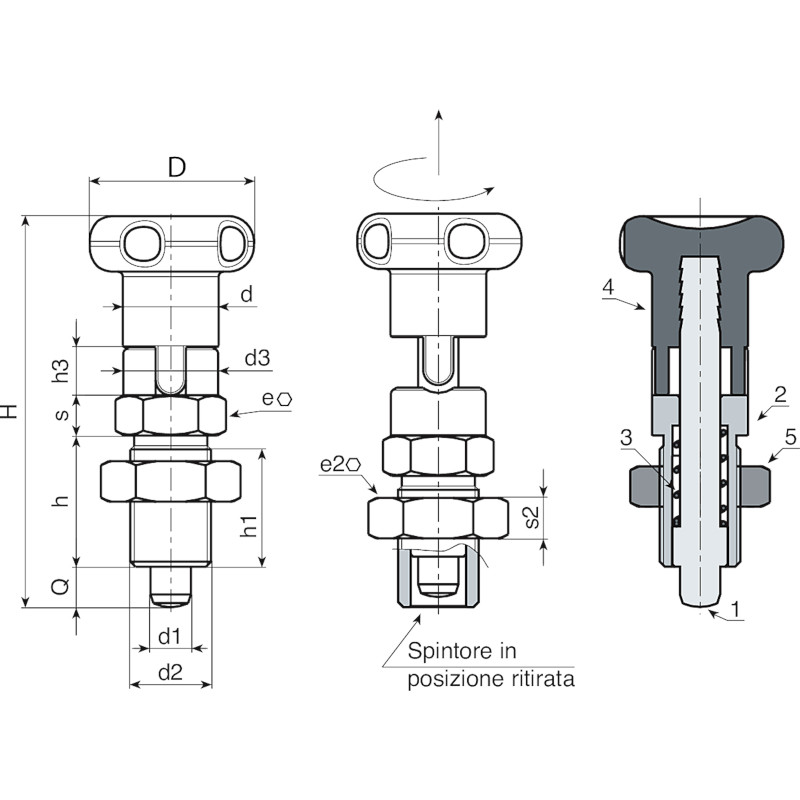

Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0006 W811.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0007 W811.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0008 W811.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0009 W811.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
Versione W811 CIN - in acciaio inox (Aisi 303)
Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0001 W811.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0002 W811.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0003 W811.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0004 W811.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
