Штифты стопорные резьбовые с мелким шагом - с ручкой

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, ФИКСАТОРОМ И БЛОКИРУЮЩЕЙ ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, ФИКСАТОРОМ И БЛОКИРУЮЩЕЙ ГАЙКОЙ

W811 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, ФИКСАТОРОМ И БЛОКИРУЮЩЕЙ ГАЙКОЙ

(3) Пружина из нержавеющей стали (AISI 301).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.

(4) Сатинирован.
(1-2-5) Гладк.

  • Технические характеристики

    Материалы:
    (3) Пружина из нержавеющей стали (AISI 301).
    (4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.
    W811:
    (2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
    (1) Штырь штифта стопорного из закаленной высокопрочной стали.
    (5) Блокирующая резьбовая стальная гайка (UNI 5589).
    W811 CIN:
    (2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:
    (4) Сатинирован.
    (1-2-5) Гладк.

    Цвет:
    (4) Черный (Ral 9011).
    W811:
    (1-2-5) Воронен.
    W811 CIN:
    (1-2-5) Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов [стр.TitoloTabellaColori.
    По специальному запросу гайка может быть поставлена в разобранном виде.

Альтернативные изделия
Версия W811 - из вороненой стали

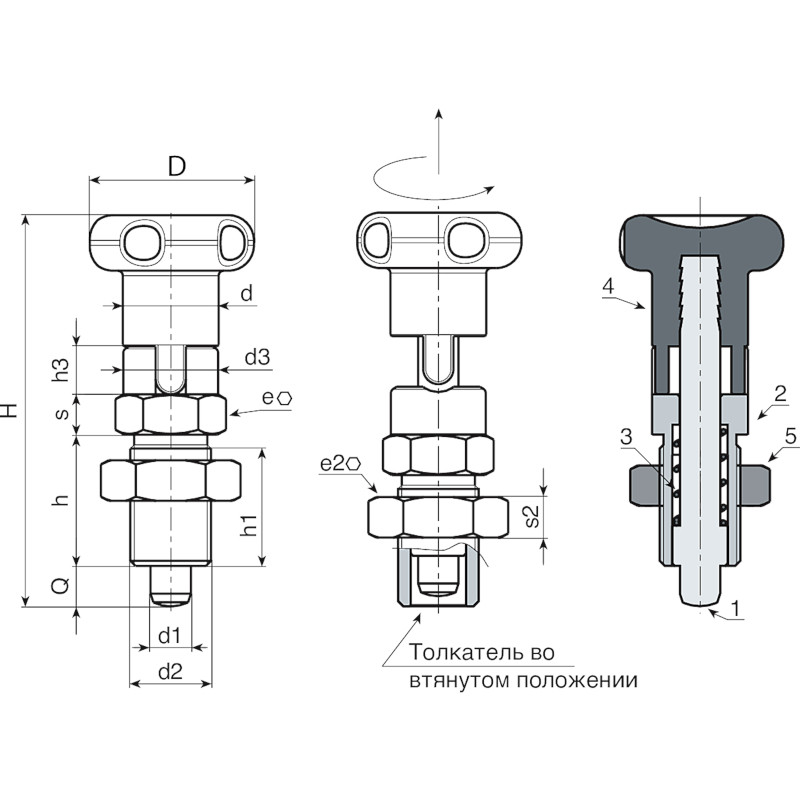

Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0006 W811.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0007 W811.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0008 W811.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0009 W811.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
Версия W811 CIN - из нержавеющей стали (AISI 303)
Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0001 W811.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0002 W811.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0003 W811.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0004 W811.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
