Êmbolos de indexação roscados de passo fino - com manípulo

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM BLOQUEIO - COM PORCA DE BLOQUEIO

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM BLOQUEIO - COM PORCA DE BLOQUEIO

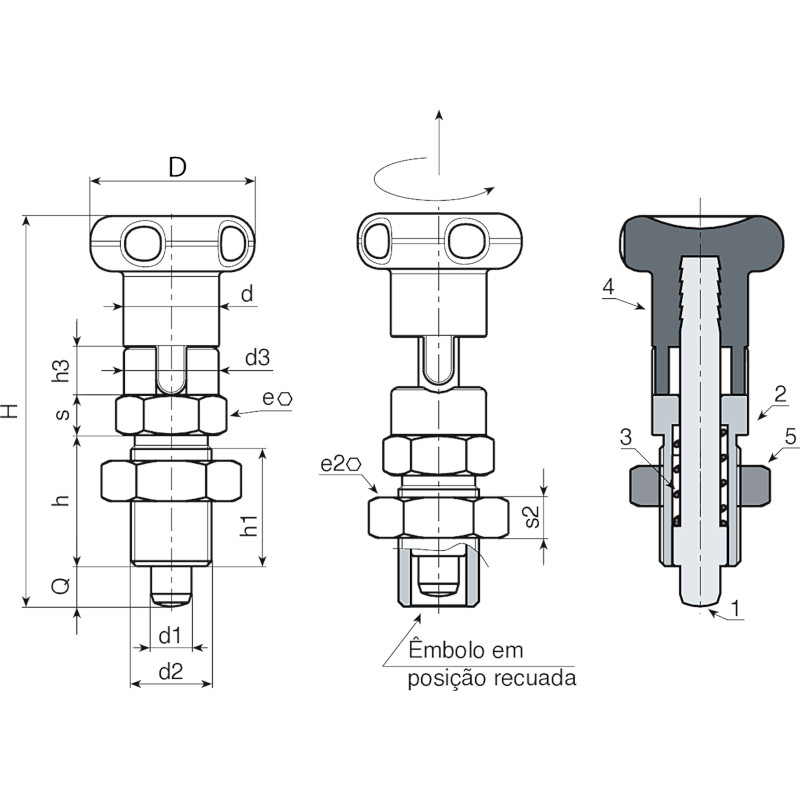

W811 - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM BLOQUEIO - COM PORCA DE BLOQUEIO

(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.

(4) Acetinada.
(1-2-5) Lisa.

  • Características técnicas

    Materiais:
    (3) Mola em aço inoxidável (Aisi 301).
    (4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
    W811:
    (2) Aro hexagonal roscado em aço de alta resistência.
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    (5) Porca de bloqueio roscada em aço (UNI 5589).
    W811 CIN:
    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (5) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).

    Superfície:
    (4) Acetinada.
    (1-2-5) Lisa.

    Cor:
    (4) Preto (RAL 9011).
    W811:
    (1-2-5) Preto do óxido.
    W811 CIN:
    (1-2-5) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
    > Porca fornecida montada.

    Pedidos especiais:
    A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores [pág.TitoloTabellaColori.
    A pedido, a porca pode ser fornecida desmontada.

Produtos alternativos
Versão W811 - em aço preto do óxido
Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0006 W811.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0007 W811.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0008 W811.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0009 W811.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
Versão W811 CIN - em aço inoxidável (Aisi 303)
Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W811.0001 W811.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
W811.0002 W811.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
W811.0003 W811.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
W811.0004 W811.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
