22

W720CIN

Êmbolos de indexação roscados de passo fino - Aço inoxidável integral

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL

W720CIN - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL

(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(2) Aro hexagonal roscado em aço inoxidável (Aisi 303).

Acetinada.

  • Características técnicas

    Materiais:
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
    (3) Mola em aço inoxidável (Aisi 301).
    (4) Manípulo de lóbulos torneado em aço inoxidável (Aisi 303).

    Superfície:
    Acetinada.

    Cor:
    Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    A pedido e por quantidade, o êmbolo de indexação pode ser fornecido totalmente desmontado.

Produtos alternativos
Versão W720CIN - sem porca

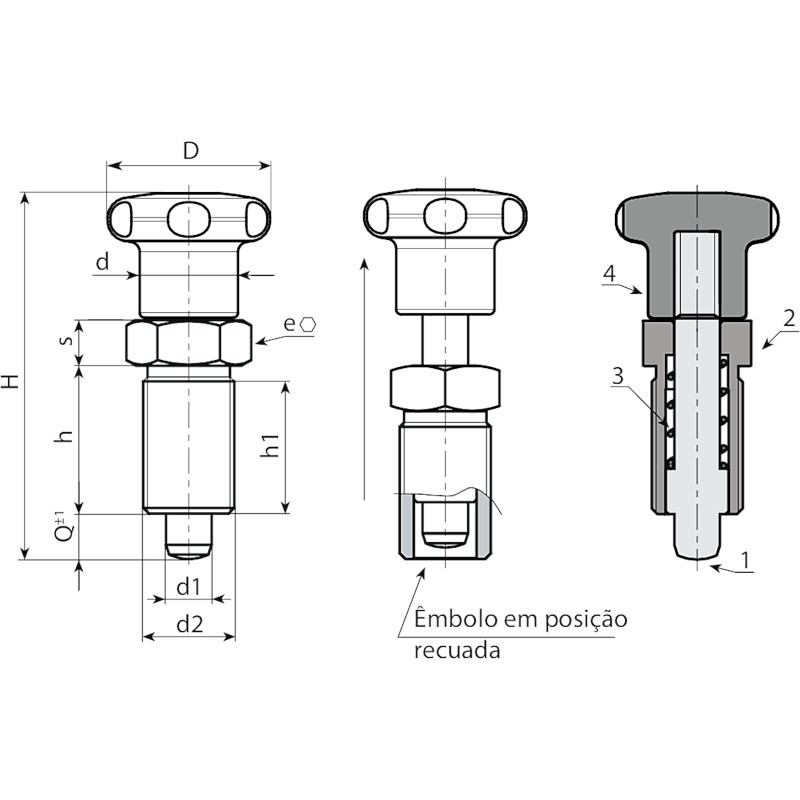

Codice Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W720.0001 W720.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 -
W720.0002 W720.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 -
W720.0003 W720.I0801CIN 32 67 26 23 M16x1,5 19 19 8 8 8 -
W720.0004 W720.I1001CIN 32 79 33 30 M20x1,5 20 22 10 10 10 190
