Êmbolos de indexação roscados de passo fino - sem manípulo

ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PONTEIRA PROLONGADA

Ver. 22V01-0124

ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PONTEIRA PROLONGADA

W910 - ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PONTEIRA PROLONGADA

(3) Mola em aço inoxidável (Aisi 301).
W910:

Lisa.

  • Características técnicas

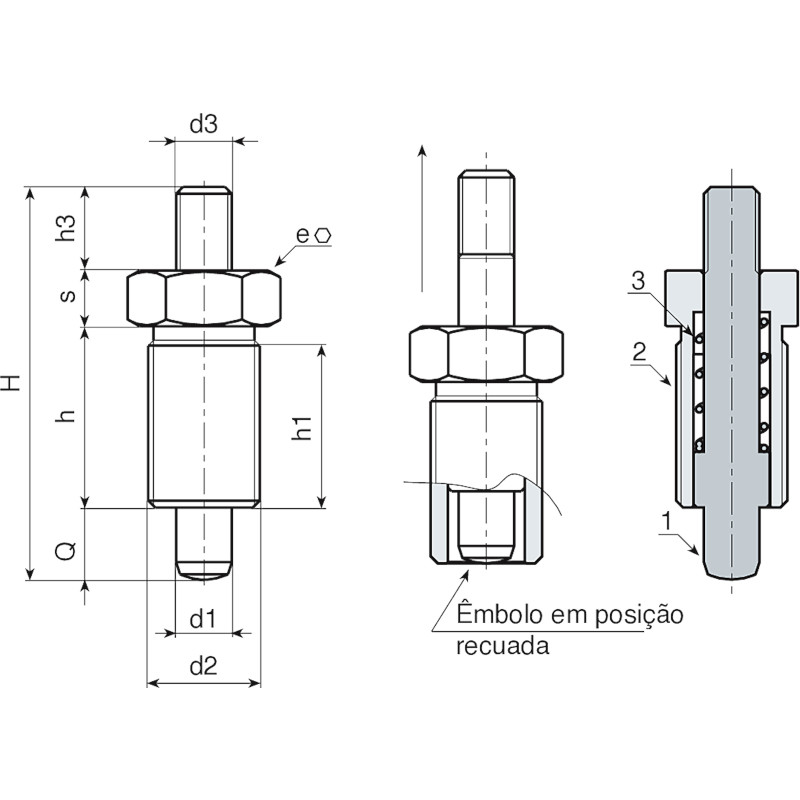

    Materiais:
    (3) Mola em aço inoxidável (Aisi 301).
    W910:
    (2) Aro hexagonal roscado em aço de alta resistência.
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    W910CIN:
    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).

    Superfície:
    Lisa.

    Cor:
    W910: Preto do óxido.
    W910CIN: Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    Nenhum.

    Nota:
    Esta versão de êmbolo de indexação pode ser acoplada à qualquer volante com casquilho roscado, a pedir separadamente (ver as fotos adicionais).

Produtos alternativos
Versão W910 - em aço preto do óxido
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q 3D
W910010.0001 W910010.Q05X08 36 17 15 M10x1 M04 6 12 5 5 8 13
W910012.0002 W910012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 6 9 22
W910016.0003 W910016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 8 12 54
W910016.0004 W910016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 10 12 55
W910020.0002 W910020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 12 15 104
Versão W910 CIN - em aço inoxidável (Aisi 303)
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q 3D
W910010.0002 W910010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 5 8 13
W910012.0001 W910012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 6 9 22
W910016.0001 W910016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 8 12 54
W910016.0002 W910016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 10 12 55
W910020.0001 W910020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 12 15 104
