W815

Êmbolos de indexação roscados de passo fino - com manípulo

ÊMBOLO DE INDEXAÇÃO DE ALAVANCA ROSCADO COM BLOQUEIO EM AÇO

Ver. 22V01-0124

ÊMBOLO DE INDEXAÇÃO DE ALAVANCA ROSCADO COM BLOQUEIO EM AÇO

W815 - ÊMBOLO DE INDEXAÇÃO DE ALAVANCA ROSCADO COM BLOQUEIO EM AÇO

(3) Alavanca em zamak fundido sob pressão.
W815:

(3) Acetinada.
(1-2) Lisa.

  • Características técnicas

    Materiais:
    (3) Alavanca em zamak fundido sob pressão.
    W815:
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    (2) Corpo torneado roscado em aço de alta resistência, com alojamento de bloqueio.
    (5) Mola em aço zincado.
    W815CIN:
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (2) Corpo torneado roscado em aço inoxidável (Aisi 303) de alta resistência, com alojamento de bloqueio.
    (5) Mola em aço inoxidável (Aisi 301).

    Superfície:
    (3) Acetinada.
    (1-2) Lisa.

    Cor:
    (3) Pintada a pó epóxi, preto (RAL 9011).
    W815: (1-2) Preto do óxido.
    W815CIN: (1-2) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    A pedido e por quantidade, a rosca pode ser fornecida com passo grosso padrão.

Produtos alternativos
Versão W815 - em aço preto do óxido

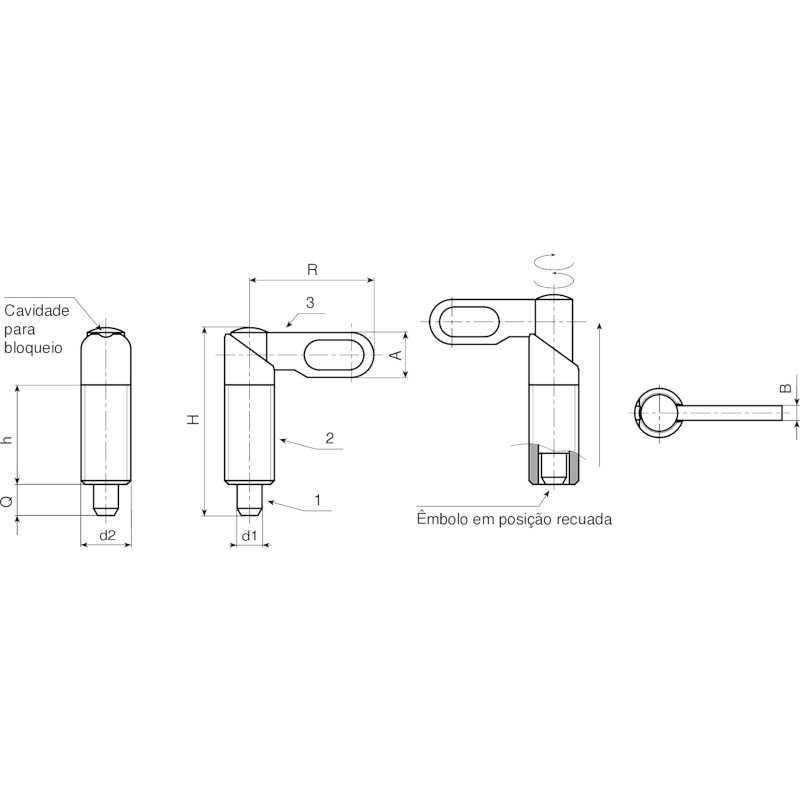

Codice Art. R H h A B d2 d1 -0,02 -0,04 Q 3D
W81510.0004 W81510.V04 25 38 20 9 3 M10x1 4 6 18
W81510.0005 W81510.V05 25 38 20 9 3 M10x1 5 6 19
W81510.0006 W81510.V06 25 38 20 9 3 M10x1 6 6 21
W81512.0004 W81512.V05 30 47 25 11 3.5 M12X1,5 5 8 30
W81512.0005 W81512.V06 30 47 25 11 3.5 M12X1,5 6 8 30
W81512.0006 W81512.V08 30 47 25 11 3.5 M12X1,5 8 8 33
W81516.0004 W81516.V06 40 60,5 32 14,5 5 M16x1,5 6 10 73
W81516.0005 W81516.V08 40 60,5 32 14,5 5 M16x1,5 8 10 75
W81516.0006 W81516.V10 40 60,5 32 14,5 5 M16x1,5 10 10 77
W81520.0004 W81520.V08 50 70 35 18 6 M20x1,5 8 12 137
W81520.0005 W81520.V10 50 70 35 18 6 M20x1,5 10 12 173
W81520.0006 W81520.V12 50 70 35 18 6 M20x1,5 12 12 143
Versão W815 CIN - em aço inoxidável (Aisi 303)
Codice Art. R H h A B d2 d1 -0,02 -0,04 Q 3D
W81510.0001 W81510.I04CIN 25 38 20 9 3 M10x1 4 6 18
W81510.0002 W81510.I05CIN 25 38 20 9 3 M10x1 5 6 19
W81510.0003 W81510.I06CIN 25 38 20 9 3 M10x1 6 6 21
W81512.0001 W81512.I05CIN 30 47 25 11 3.5 M12X1,5 5 8 30
W81512.0002 W81512.I06CIN 30 47 25 11 3.5 M12X1,5 6 8 30
W81512.0003 W81512.I08CIN 30 47 25 11 3.5 M12X1,5 8 8 33
W81516.0001 W81516.I06CIN 40 60,5 32 14,5 5 M16x1,5 6 10 73
W81516.0002 W81516.I08CIN 40 60,5 32 14,5 5 M16x1,5 8 10 75
W81516.0003 W81516.I10CIN 40 60,5 32 14,5 5 M16x1,5 10 10 77
W81520.0001 W81520.I08CIN 50 70 35 18 6 M20x1,5 8 12 137
W81520.0002 W81520.I10CIN 50 70 35 18 6 M20x1,5 10 12 142
W81520.0003 W81520.I12CIN 50 70 35 18 6 M20x1,5 12 12 143
