22

W805

Êmbolos de indexação roscados de passo fino - com manípulo

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO SEM ARO EM AÇO COM PORCA DE BLOQUEIO

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO SEM ARO EM AÇO COM PORCA DE BLOQUEIO

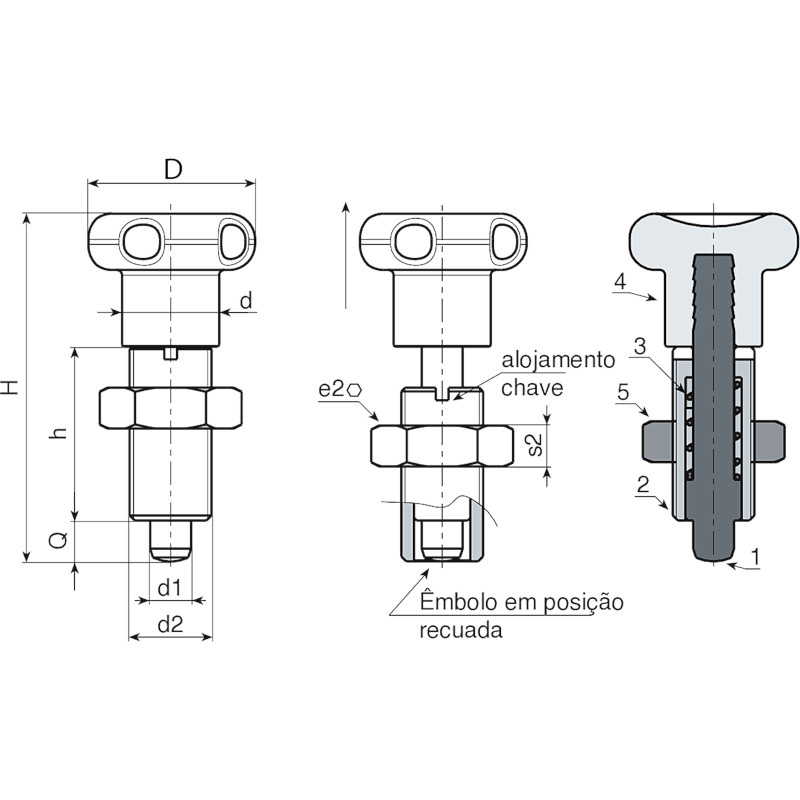

W805 - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO SEM ARO EM AÇO COM PORCA DE BLOQUEIO

(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.

(4) Acetinada.
(1-2-5) Lisa.

  • Características técnicas

    Materiais:
    (3) Mola em aço inoxidável (Aisi 301).
    (4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
    W805:
    (2) Corpo roscado em aço de alta resistência, com alojamento para chave.
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    (5) Porca de bloqueio roscada em aço (UNI 5589).
    W805CIN:
    (2) Corpo roscado em aço inoxidável (Aisi 303), com alojamento para chave.
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (5) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).

    Superfície:
    (4) Acetinada.
    (1-2-5) Lisa.

    Cor:
    (4) Preto (RAL 9011).
    W805:
    (1-2) Preto do óxido.
    W805CIN:
    (1-2) Natural.

    Chave de fixação:
    A pedido, está disponível a chave de aperto com código W807.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
    > Porca fornecida montada.

    Pedidos especiais:
    A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores [pág.TitoloTabellaColori.
    A pedido, é possível fornecer as chaves de aperto.
    A pedido, a porca pode ser fornecida desmontada.

Produtos alternativos
Versão W805 - em aço preto do óxido
Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Chiave
W805.0006 W805.Q0501 22 45 22 M10x1 12 17 6 5 5 23 W807.05
W805.0008 W805.Q0601 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
W805.0009 W805.Q0801 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
W805.0011 W805.Q1001 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
Versão W805 CIN - em aço inoxidável (Aisi 303)
Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Chiave
W805.0001 W805.I0501CIN 22 45 22 M10x1 12 17 6 5 5 23 W807.05
W805.0002 W805.I0601CIN 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
W805.0003 W805.I0801CIN 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
W805.0005 W805.I1001CIN 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
