MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO SEM ARO EM AÇO

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO SEM ARO EM AÇO

W804 - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO SEM ARO EM AÇO

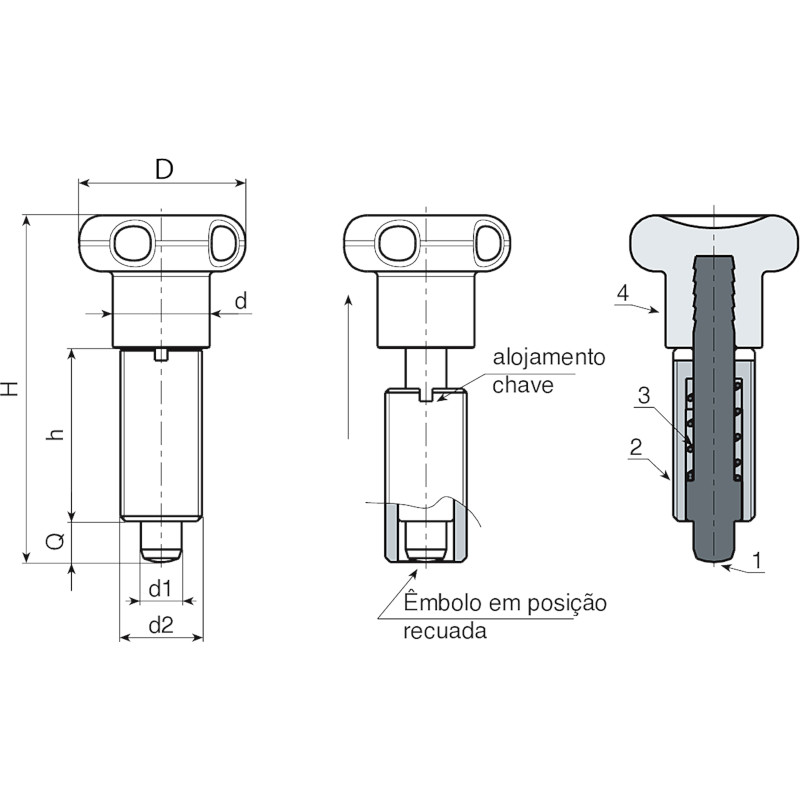

(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.

(4) Acetinada.
(1-2) Lisa.

  • Características técnicas

    Materiais:
    (3) Mola em aço inoxidável (Aisi 301).
    (4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
    W804:
    (2) Corpo roscado em aço de alta resistência, com alojamento para chave.
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    W804CIN:
    (2) Corpo roscado em aço inoxidável (Aisi 303), com alojamento para chave.
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).

    Superfície:
    (4) Acetinada.
    (1-2) Lisa.

    Cor:
    (4) Preto (RAL 9011).
    W804:
    (1-2) Preto do óxido.
    W804CIN:
    (1-2) Natural.

    Chave de fixação:
    A pedido, está disponível a chave de aperto com código W807.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores [pág.TitoloTabellaColori.
    A pedido, é possível fornecer as chaves de aperto.

Produtos alternativos
Versão W804 - em aço preto do óxido
Codice Art. D H h d2 d d1 -0,02 -0,04 Q Chiave 3D
W804.0005 W804.Q0501 22 45 22 M10x1 12 5 5 16 W807.05
W804.0006 W804.Q0601 27 54 26 M12x1,5 14 6 6 28 W807.06
W804.0007 W804.Q0801 33 68 34 M16x1,5 19 8 8 64 W807.08
W804.0008 W804.Q1001 33 79 43 M20x1,5 19 10 10 113 W807.10
Versão W804 CIN - em aço inoxidável (Aisi 303)
Codice Art. D H h d2 d d1 -0,02 -0,04 Q Chiave 3D
W804.0001 W804.I0501CIN 22 45 22 M10x1 12 5 5 16 W807.05
W804.0002 W804.I0601CIN 27 54 26 M12x1,5 14 6 6 28 W807.06
W804.0003 W804.I0801CIN 33 68 34 M16x1,5 19 8 8 64 W807.08
W804.0004 W804.I1001CIN 33 79 43 M20x1,5 19 10 10 113 W807.10
