Êmbolos de indexação roscados de passo fino - Aço inoxidável integral

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL COM BLOQUEIO - COM PORCA

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL COM BLOQUEIO - COM PORCA

W723CIN - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL COM BLOQUEIO - COM PORCA

(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(2) Aro hexagonal roscado em aço inoxidável (Aisi 303).

Acetinada.

  • Características técnicas

    Materiais:
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
    (3) Mola em aço inoxidável (Aisi 301).
    (4) Manípulo de lóbulos torneado em aço inoxidável (Aisi 303).
    (5) Parafuso de fixação em aço inoxidável (Aisi 304).

    Superfície:
    Acetinada.

    Cor:
    Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
    > Porca fornecida montada.

    Pedidos especiais:
    A pedido e por quantidade, o êmbolo de indexação pode ser fornecido totalmente desmontado.
    A pedido, a porca pode ser fornecida desmontada.

Produtos alternativos
Versão W723 CIN - com porca

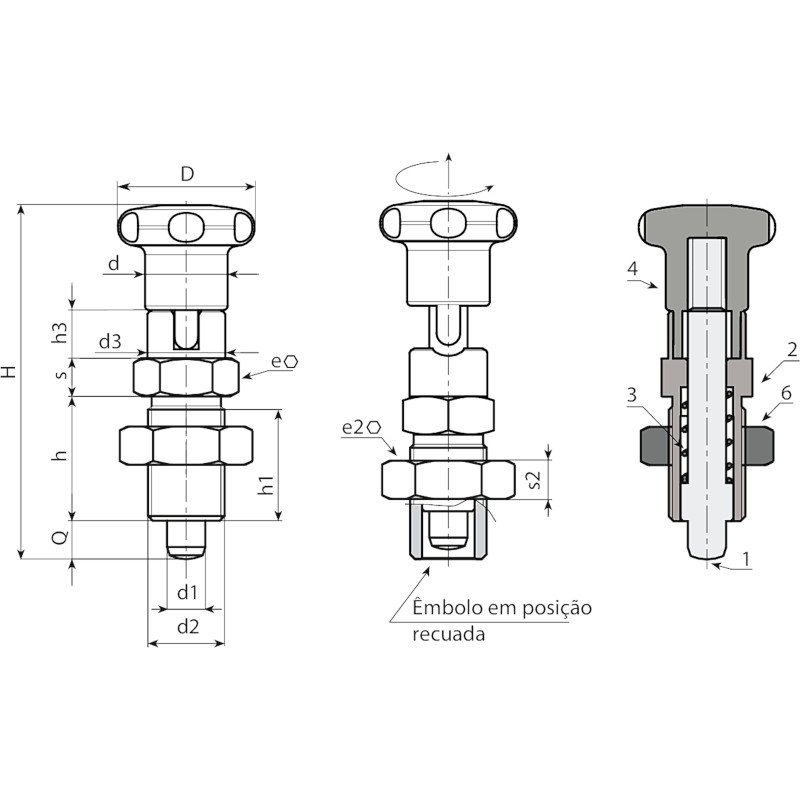

Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W723.0001 W723.I0501CIN 22 52 17 15 6.5 12 M10x1 12 12 5 17 6 5 5 -
W723.0002 W723.I0601CIN 27 61 20 18 7.5 14 M12x1,5 14 14 6 19 7 6 6 -
W723.0004 W723.I0801CIN 32 77 26 23 9.5 19 M16x1,5 19 19 8 24 8 8 8 -
W723.0005 W723.I1001CIN 33 90 33 30 11.5 19 M20x1,5 20 22 10 30 9 10 10 240
