Êmbolos de indexação roscados de passo fino - com manípulo

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO EM AÇO COM BLOQUEIO

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO EM AÇO COM BLOQUEIO

W810 - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO EM AÇO COM BLOQUEIO

(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.

(4) Acetinada.
(1-2) Lisa.

  • Características técnicas

    Materiais:
    (3) Mola em aço inoxidável (Aisi 301).
    (4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
    W810:
    (2) Aro hexagonal roscado em aço de alta resistência.
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    W810CIN:
    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).

    Superfície:
    (4) Acetinada.
    (1-2) Lisa.

    Cor:
    (4) Preto (RAL 9011).
    W810:
    (1-2) Preto do óxido.
    W810 CIN:
    (1-2) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores [pág.TitoloTabellaColori.

Produtos alternativos
Versão W810 - em aço preto do óxido

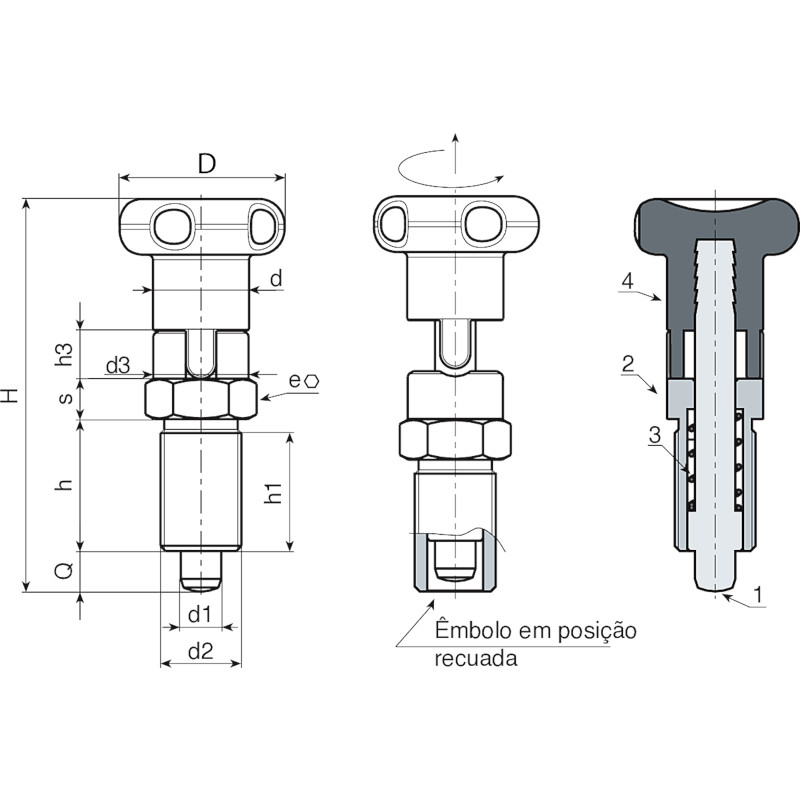

Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0005 W810.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0006 W810.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0007 W810.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0008 W810.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
Versão W810 CIN - em aço inoxidável (Aisi 303)
Codice Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q 3D
W810.0001 W810.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
W810.0002 W810.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
W810.0003 W810.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
W810.0004 W810.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
