Êmbolos de indexação roscados de passo fino - sem manípulo

ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO

Ver. 22V01-0124

ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO

W802 - ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO

(3) Mola em aço inoxidável (Aisi 301).
W802:

Lisa.

  • Características técnicas

    Materiais:
    (3) Mola em aço inoxidável (Aisi 301).
    W802:
    (2) Aro hexagonal roscado em aço de alta resistência.
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    W802CIN:
    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).

    Superfície:
    Lisa.

    Cor:
    W802: Preto do óxido.
    W802CIN: Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    Nenhum.

    Nota:
    Esta versão de êmbolo de indexação pode ser acoplada à qualquer volante com casquilho roscado, a pedir separadamente (ver as fotos adicionais).

Produtos alternativos
Versão W802 - em aço preto do óxido

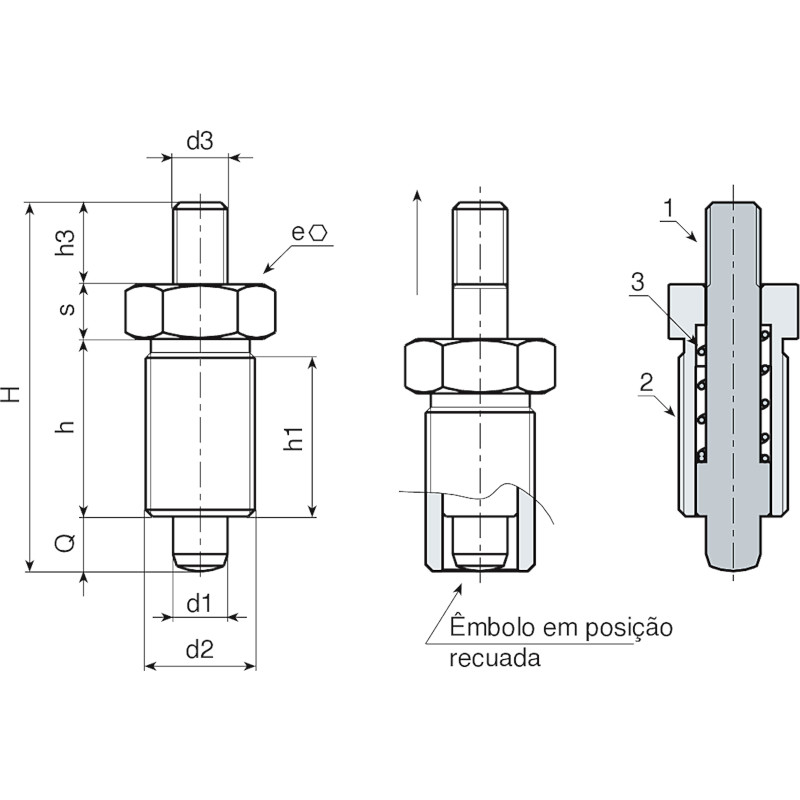

Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0005 W802.R05 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0002 W802010.R05M05 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0006 W802.R06 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0002 W802012.R06M06 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0007 W802.R08 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0008 W802.R10 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0002 W802020.R10M08 65 33 30 M20x1,5 M08 12 22 10 10 10 104
Versão W802 CIN - em aço inoxidável (Aisi 303)
Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q
W802.0001 W802.I05CIN 33 17 15 M10x1 M04 6 12 5 5 5 13
W802010.0001 W802010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 5 5 13
W802.0002 W802.I06CIN 42 20 18 M12x1,5 M05 10 14 6 6 6 22
W802012.0001 W802012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 6 6 22
W802.0003 W802.I08CIN 54 26 23 M16x1,5 M08 12 19 8 8 8 54
W802.0004 W802.I10CIN 65 33 30 M20x1,5 M10 12 22 10 10 10 104
W802020.0001 W802020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 10 10 104
