W911

Êmbolos de indexação roscados de passo fino - sem manípulo

ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PONTEIRA PROLONGADA E COM PORCA DE BLOQUEIO

Ver. 22V01-0124

ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PONTEIRA PROLONGADA E COM PORCA DE BLOQUEIO

W911 - ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PONTEIRA PROLONGADA E COM PORCA DE BLOQUEIO

(3) Mola em aço inoxidável (Aisi 301).
W911:

Lisa.

  • Características técnicas

    Materiais:
    (3) Mola em aço inoxidável (Aisi 301).
    W911:
    (2) Aro hexagonal roscado em aço de alta resistência.
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    (4) Porca de bloqueio roscada em aço (UNI 5589).
    W911CIN:
    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (4) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).

    Superfície:
    Lisa.

    Cor:
    W911: Preto do óxido.
    W911CIN: Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
    > Porca fornecida montada.

    Pedidos especiais:
    A pedido, a porca pode ser fornecida desmontada.

    Nota:
    Esta versão de êmbolo de indexação pode ser acoplada à qualquer volante com casquilho roscado, a pedir separadamente (ver as fotos adicionais).

Produtos alternativos
Versão W911 - em aço preto do óxido

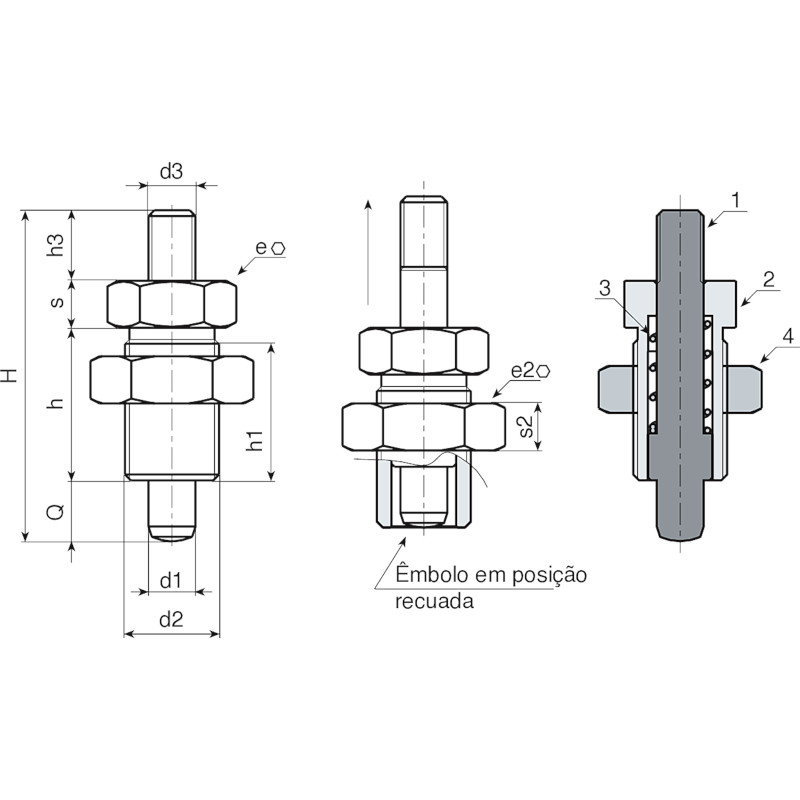

Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W911010.0001 W911010.Q05X08 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
W911012.0001 W911012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
W911016.0001 W911016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
W911016.0002 W911016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
W911020.0001 W911020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
Versão W911 CIN - em aço inoxidável (Aisi 303)
Codice Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q 3D
W911010.0002 W911010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
W911012.0002 W911012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
W911016.0003 W911016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
W911016.0004 W911016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
W911020.0002 W911020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
