22

W270

Êmbolos de indexação roscados de passo fino - com manípulo

PUXADOR EM T COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO

Ver. 22V01-0124

PUXADOR EM T COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO

W270 - PUXADOR EM T COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO

(3) Mola em aço inoxidável (Aisi 301).
(4) Puxador em T em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.

(4) Acetinada.
(1-2-3-5) Lisa.

  • Características técnicas

    Materiais:
    (3) Mola em aço inoxidável (Aisi 301).
    (4) Puxador em T em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
    W270:
    (2) Aro hexagonal roscado em aço de alta resistência.
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    W270CIN:
    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).

    Superfície:
    (4) Acetinada.
    (1-2-3-5) Lisa.

    Cor:
    (4) Preto (RAL 9011).
    W270:
    (1-2-5) Preto do óxido.
    W270CIN:
    (1-2-5) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.

    Pedidos especiais:
    A pedido e por quantidade, o puxador em T pode ser fornecido com cores conforme a tabela de cores [pág.TitoloTabellaColori.

Produtos alternativos
Versão W270 - em aço preto do óxido

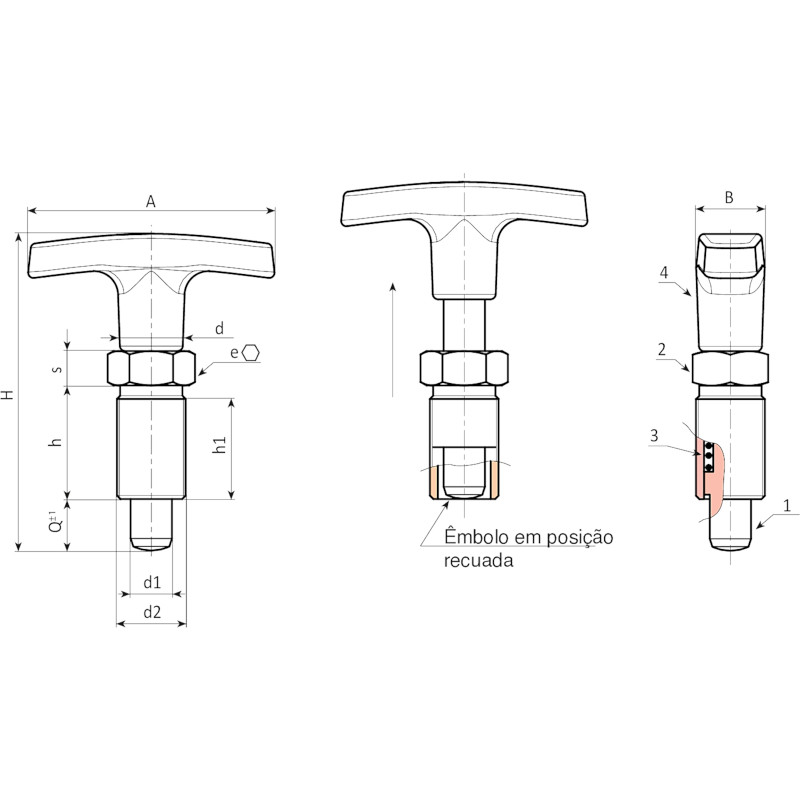

Codice Art. A B H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W270.0007 W270.Q0501 50 15 51 17 15 M10x1 14 12 5 5 5 29
W270.0008 W270.Q0601 50 15 56 20 18 M12x1,5 14 14 6 6 6 36
W270.0009 W270.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 8 8 73
W270.0010 W270.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 10 10 136
Versão W270CIN - em aço inoxidável (Aisi 303)
Codice Art. A B H h h1 d2 d e s d1 -0,02 -0,04 Q 3D
W270.0001 W270.I0501CIN 50 15 51 17 15 M10x1 14 12 5 5 5 29
W270.0002 W270.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 6 6 36
W270.0003 W270.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 8 8 73
W270.0004 W270.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 10 10 136
