Êmbolos de indexação roscados de passo fino - com manípulo

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PORCA DE BLOQUEIO

Ver. 22V01-0124

MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PORCA DE BLOQUEIO

W801 - MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PORCA DE BLOQUEIO

(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.

(4) Acetinada.
(1-2-3-5) Lisa.

  • Características técnicas

    Materiais:
    (3) Mola em aço inoxidável (Aisi 301).
    (4) Manípulo de lóbulos em poliamida reforçada. Não desmontável.Resistente a óleos e massas lubrificantes.
    W801:
    (2) Aro hexagonal roscado em aço de alta resistência.
    (1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
    (5) Porca de bloqueio roscada em aço (UNI 5589).
    W801CIN:
    (2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
    (1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
    (5) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).

    Superfície:
    (4) Acetinada.
    (1-2-3-5) Lisa.

    Cor:
    (4) Preto (RAL 9011).
    W801:
    (1-2-5) Preto do óxido.
    W801CIN:
    (1-2-5) Natural.

    ATENÇÃO:
    > Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
    > Porca fornecida montada.

    Pedidos especiais:
    A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores [pág.TitoloTabellaColori.
    A pedido, a porca pode ser fornecida desmontada.

Produtos alternativos
Versão W801 - em aço preto do óxido

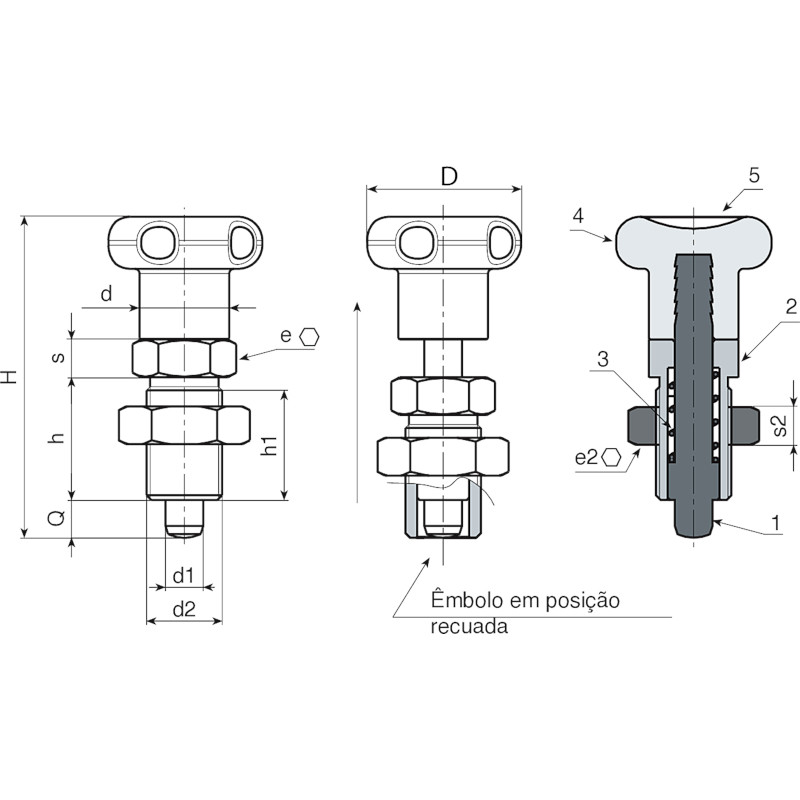

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W801.0007 W801.Q0501 22 45 17 15 M10x1 12 12 5 17 6 5 5 25
W801.0008 W801.Q0601 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 41
W801.0009 W801.Q0801 33 68 26 23 M16x1,5 19 19 8 24 8 8 8 89
W801.0010 W801.Q1001 33 79 33 30 M20x1,5 19 22 10 30 9 10 10 153
Versão W801 CIN - em aço inoxidável (Aisi 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W801.0001 W801.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 25
W801.0003 W801.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 41
W801.0004 W801.I0801CIN 33 68 26 23 M16x1,5 19 19 8 24 8 8 8 89
W801.0006 W801.I1001CIN 33 79 33 30 M20x1,5 19 22 10 30 9 10 10 153
