Trzpienie ustalające gwintowane o drobnym skoku – z gałką

STALOWY DŹWIGNIOWY TRZPIEŃ USTALAJĄCY, GWINTOWANY Z BLOKADĄ – Z NAKRĘTKĄ

Wer. 22V01-0124

STALOWY DŹWIGNIOWY TRZPIEŃ USTALAJĄCY, GWINTOWANY Z BLOKADĄ – Z NAKRĘTKĄ

W816 - STALOWY DŹWIGNIOWY TRZPIEŃ USTALAJĄCY, GWINTOWANY Z BLOKADĄ – Z NAKRĘTKĄ

(3) Dźwignia z odlewanego ciśnieniowo znalu.
W816:

(3) Satynowana.
(1-2-4) Gładka.

  • Właściwości techniczne

    Materiały:
    (3) Dźwignia z odlewanego ciśnieniowo znalu.
    W816:
    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
    (2) Korpus toczony ze stali o wysokiej wytrzymałości, gwintowany, z gniazdem blokującym.
    (4) Przeciwnakrętka gwintowana ze stali (UNI 5589).
    (5) Sprężyna ze stali ocynkowanej.
    W816CIN:
    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
    (2) Korpus toczony ze stali inox (AISI 303) o wysokiej wytrzymałości, gwintowany, z gniazdem blokującym.
    (4) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).
    (5) Sprężyna ze stali inox (AISI 301).

    Powierzchnia:
    (3) Satynowana.
    (1-2-4) Gładka.

    Kolor:
    (3) Lakier z żywic epoksydowych, czarny (RAL 9011).
    W816: (1-2-4) Oksydowany.
    W816CIN: (1-2-4) Naturalny.

    UWAGA:
    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
    > Przeciwnakrętka dostarczana zmontowana.

    Wykonanie na specjalne zamówienie:
    Na życzenie, w zależności od ilości, gwint może być wykonany w standardowej grubej podziałce.
    Na życzenie nakrętka może być dostarczona zdemontowana.

Produkty alternatywne
Wersja W816 - ze stali oksydowanej

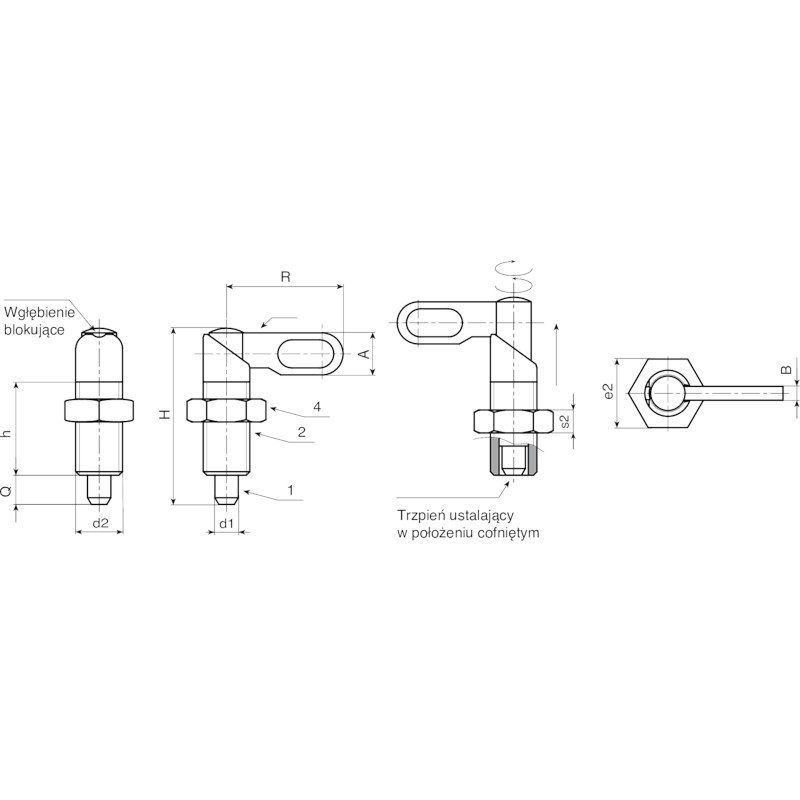

Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0004 W81610.V04 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0005 W81610.V05 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0006 W81610.V06 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0005 W81612.V05 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0006 W81612.V06 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0008 W81612.V08 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0004 W81616.V06 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0005 W81616.V08 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0006 W81616.V10 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0004 W81620.V08 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0005 W81620.V10 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0006 W81620.V12 50 70 35 18 6 M20x1,5 30 9 12 12 174
Wersja W816 CIN - ze stali inox (AISI 303)
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0001 W81610.I04CIN 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0002 W81610.I05CIN 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0003 W81610.I06CIN 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0001 W81612.I05CIN 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0002 W81612.I06CIN 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0003 W81612.I08CIN 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0001 W81616.I06CIN 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0002 W81616.I08CIN 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0003 W81616.I10CIN 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0001 W81620.I08CIN 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0002 W81620.I10CIN 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0003 W81620.I12CIN 50 70 35 18 6 M20x1,5 30 9 12 12 174
