Spintori filettati passo fine - con pomello

SPINTORE A LEVA FILETTATO CON BLOCCAGGIO IN ACCIAIO - CON DADO

Ver. 22V01-0124

SPINTORE A LEVA FILETTATO CON BLOCCAGGIO IN ACCIAIO - CON DADO

W816 - SPINTORE A LEVA FILETTATO CON BLOCCAGGIO IN ACCIAIO - CON DADO

(3) Leva in zama pressofusa.
W816:

(3) Satinata.
(1-2-4) Liscia.

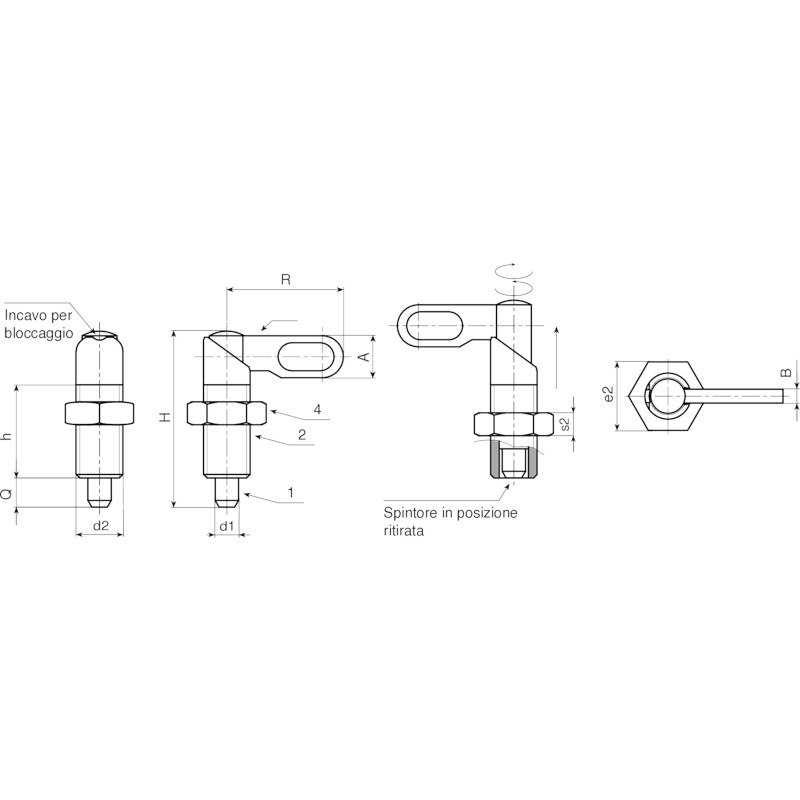

  • Caratteristiche tecniche

    Materiali:
    (3) Leva in zama pressofusa.
    W816:
    (1) Perno spintore in acciaio ad alta resistenza e temprato.
    (2) Corpo tornito e filettato in acciaio ad alta resistenza, con sede di blocco.
    (4) Dado di bloccaggio filettato in acciaio (UNI 5589).
    (5) Molla in acciaio zincato.
    W816CIN:
    (1) Perno spintore in acciaio inox, (Aisi 303).
    (2) Corpo tornito e filettato in acciaio inox, (Aisi 303), ad alta resistenza, con sede di blocco.
    (4) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).
    (5) Molla in acciaio inox, (Aisi 301).

    Superficie:
    (3) Satinata.
    (1-2-4) Liscia.

    Colore:
    (3) Verniciata con polveri epossidiche, nero (RAL 9011).
    W816: (1-2-4) Brunito.
    W816CIN: (1-2-4) Naturale.

    ATTENZIONE:
    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
    > Dado fornito assemblato.

    Richieste Speciali:
    Su richiesta e per quantità la filettatura può essere fornita con passo grosso standard.
    Su richiesta il dado può essere fornito smontato.

Prodotti alternativi
Versione W816 - in acciaio brunito
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0004 W81610.V04 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0005 W81610.V05 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0006 W81610.V06 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0005 W81612.V05 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0006 W81612.V06 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0008 W81612.V08 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0004 W81616.V06 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0005 W81616.V08 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0006 W81616.V10 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0004 W81620.V08 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0005 W81620.V10 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0006 W81620.V12 50 70 35 18 6 M20x1,5 30 9 12 12 174
Versione W816 CIN - in acciaio inox (Aisi 303)
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0001 W81610.I04CIN 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0002 W81610.I05CIN 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0003 W81610.I06CIN 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0001 W81612.I05CIN 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0002 W81612.I06CIN 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0003 W81612.I08CIN 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0001 W81616.I06CIN 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0002 W81616.I08CIN 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0003 W81616.I10CIN 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0001 W81620.I08CIN 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0002 W81620.I10CIN 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0003 W81620.I12CIN 50 70 35 18 6 M20x1,5 30 9 12 12 174
