W816

Kierteitetyt lukitustapit, hieno kierre - nupillinen

KIERTEITETTY VIVULLINEN JA TERÄKSINEN LUKITUSTAPPI LUKITUKSEN KANSSA – MUKANA MUTTERI

Ver. 22V01-0124

KIERTEITETTY VIVULLINEN JA TERÄKSINEN LUKITUSTAPPI LUKITUKSEN KANSSA – MUKANA MUTTERI

W816 - KIERTEITETTY VIVULLINEN JA TERÄKSINEN LUKITUSTAPPI LUKITUKSEN KANSSA – MUKANA MUTTERI

(3) Vipu painevalettua zamakia.
W816:

(3) Satinoitu.
(1-2-4) Sileä.

  • Tekniset ominaisuudet

    Materiaalit:
    (3) Vipu painevalettua zamakia.
    W816:
    (1) Lukitustapin tappiosa sitkeää karkaistua terästä.
    (2) Sorvattu ja kierteitetty runko sitkeää terästä, lukituspesä.
    (4) Teräksinen kierteitetty lukitusmutteri (UNI 5589).
    (5) Jousi sinkittyä terästä.
    W816CIN:
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (2) Sorvattu ja kierteitetty runko ruostumatonta (AISI 303) sitkeää terästä, lukituspesä.
    (4) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).
    (5) Ruostumaton teräsjousi (AISI 301).

    Pinta:
    (3) Satinoitu.
    (1-2-4) Sileä.

    Väri:
    (3) Maalattu epoksijauheella, musta (RAL 9011).
    W816: (1-2-4) Mustattu.
    W816CIN: (1-2-4) Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
    > Mutteri toimitetaan koottuna.

    Erikoistilaukset:
    Määrästä riippuen voidaan kierteitys tilauksesta toimittaa vakiotyyppisellä karkeakierteellä.
    Tilauksesta mutteri voidaan toimittaa irrallisena.

Vaihtoehtoiset tuotteet
Versio W816 - mustattua terästä

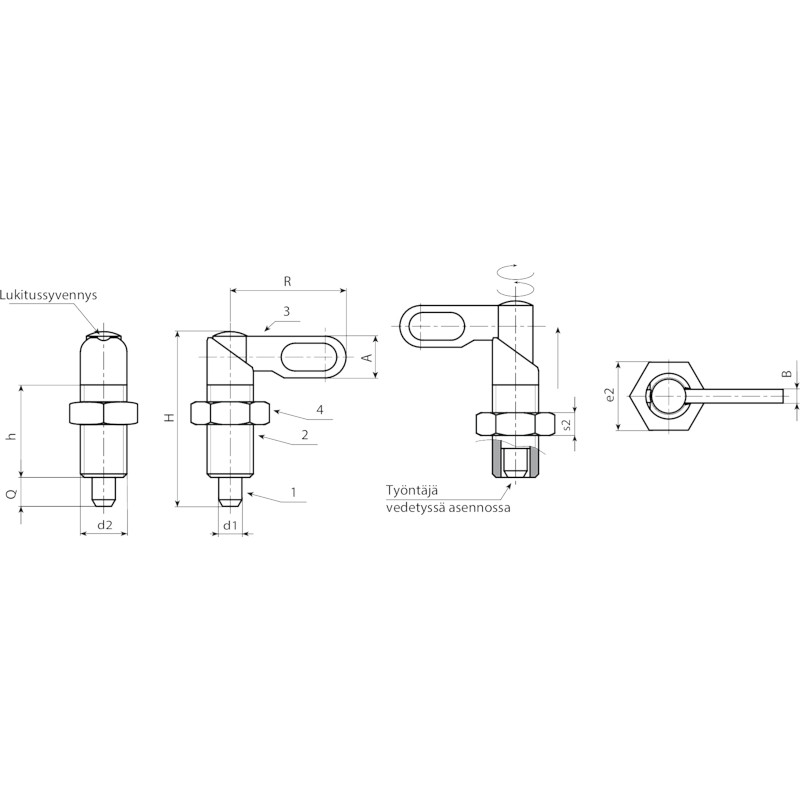

Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0004 W81610.V04 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0005 W81610.V05 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0006 W81610.V06 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0005 W81612.V05 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0006 W81612.V06 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0008 W81612.V08 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0004 W81616.V06 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0005 W81616.V08 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0006 W81616.V10 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0004 W81620.V08 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0005 W81620.V10 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0006 W81620.V12 50 70 35 18 6 M20x1,5 30 9 12 12 174
Versio W816 CIN - ruostumatonta terästä (AISI 303)
Codice Art. R H h A B d2 e2 s2 d1 -0,02 -0,04 Q 3D
W81610.0001 W81610.I04CIN 25 38 20 9 3 M10x1 17 6 4 6 25
W81610.0002 W81610.I05CIN 25 38 20 9 3 M10x1 17 6 5 6 26
W81610.0003 W81610.I06CIN 25 38 20 9 3 M10x1 17 6 6 6 28
W81612.0001 W81612.I05CIN 30 47 25 11 3.5 M12X1,5 19 7 5 8 40
W81612.0002 W81612.I06CIN 30 47 25 11 3.5 M12X1,5 19 7 6 8 40
W81612.0003 W81612.I08CIN 30 47 25 11 3.5 M12X1,5 19 7 8 8 43
W81616.0001 W81616.I06CIN 40 60,5 32 14,5 5 M16x1,5 24 8 6 10 91
W81616.0002 W81616.I08CIN 40 60,5 32 14,5 5 M16x1,5 24 8 8 10 93
W81616.0003 W81616.I10CIN 40 60,5 32 14,5 5 M16x1,5 24 8 10 10 95
W81620.0001 W81620.I08CIN 50 70 35 18 6 M20x1,5 30 9 8 12 168
W81620.0002 W81620.I10CIN 50 70 35 18 6 M20x1,5 30 9 10 12 173
W81620.0003 W81620.I12CIN 50 70 35 18 6 M20x1,5 30 9 12 12 174
